RDMA网络配置相关的性能问题总结

注：本文内容引用自张洋老师的知乎文章 https://zhuanlan.zhihu.com/p/717483769，他是一位存储研发专家。

在IB/RoCE网络环境中，经常会遇到一些网络相关的配置不当问题，这些问题可能导致性能出现降级。本文对这些问题做一个总结，以供记录备忘。

网卡降级

网卡降级会明显导致读写带宽测试时带宽打不满网卡上限。例如，有两张100G的IB卡，那么读带宽测试应该达到22GB/s以上的带宽。如果出现一张卡降级，两张卡的带宽表现大概在17GB/s左右；如果出现两张卡同时降级，两张卡的带宽表现在12GB/s左右。出现上述带宽不符合预期的情况时，便可以检查是否有网卡降级的情况。

通过执行命令 lspci | grep Mell，可以发现有两张迈洛斯的IB网卡。其中一张的PCI地址为 17:00.0，另一张的PCI地址为 ca:00.0。

[root@host05 perf_test]# lspci | grep Mell
17:00.0 Infiniband controller: Mellanox Technologies MT27800 Family [ConnectX-5]
ca:00.0 Infiniband controller: Mellanox Technologies MT27800 Family [ConnectX-5]

注：上面部分可按住屏幕左右拖动，以下同

然后，通过执行命令 lspci -vvs 17:00.0 查看该PCI地址的详细信息。在这里，我们关注是否有降级的情况。

[root@host05 perf_test]# lspci -vvs 17:00.0 | grep -E "LnkSta:|LnkCap:"
                 LnkCap: Port #0, Speed 8GT/s, Width x16, ASPM not supported
                 LnkSta: Speed 8GT/s (ok), Width x16 (ok)

这个信息看起来是正常的，没有降级的情况，符合预期。反之，会出现“downgraded”的标识。在排查性能问题的过程中，我们首先应该检查硬件环境是否符合预期，否则可能会浪费不少时间。

网络拓扑问题

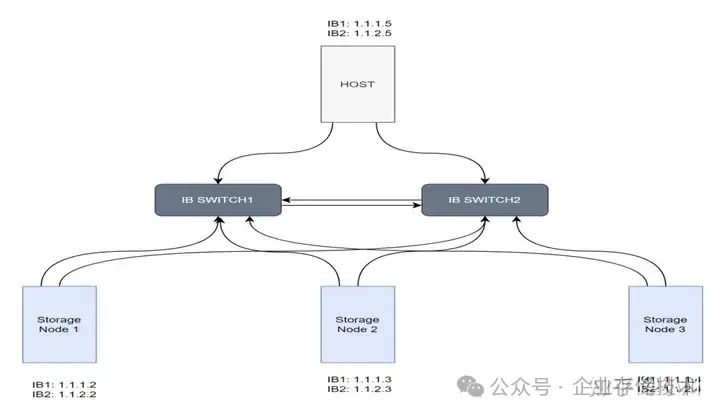

以 zStorage 为例，典型的 3 节点网络拓扑结构如下：

如图的拓扑图中，包含 1 个计算节点（HOST），3 个存储节点以及两台 IB 交换机。然后，每个计算节点和存储节点分别安装有两张 IB 卡。这样的组网方式保证了任何一个组件故障，都不会影响集群的可用性。

这里注意看，两个交换机之间有两根连线，这样可以保证不同网段的 IB 卡可以正常通信。在 zStorage 中，所有组件状态正常情况下，不会使用到网段间的交叉连接。仅当 IB 卡故障，只剩下交叉连接可以通信时，才会用到交叉连接。

当网络配置错误，例如网络连线插错，可能出现在正常情况下，也使用了交换机中间连线的情况。由于交换机中间连线成为瓶颈，性能测试表现为带宽达不到预期，例如：预期为 22GB/s，实际只能到 17GB/s。

通过 ibstat 可以查看 IB 卡的信息，如图，左边显示的是一个存储节点的信息，右边显示的是另一个存储节点的信息。

然后，通过执行 ibtracert 命令，可以查看两张网卡之间经过了几个交换机。

[root@cell02 ~]# ibtracert 640 592
 From ca {0x1070fd0300631480} portnum 1 lid 640-655 "cell02 mlx5_0"
 [1] -> switch port {0x08c0eb03000e9de0}[6] lid 1-1 "MF0;switch25:MSB7800/U1"
 [3] -> ca port {0x1070fd030065537a}[1] lid 592-607 "cell03 mlx5_0"
 To ca {0x1070fd030065537a} portnum 1 lid 592-607 "cell03 mlx5_0"

如上，ibtracert 的参数中，640 是第一个存储节点第一张卡 mlx5_0 的 base lid，592 是第二个存储节点第一张卡 mlx5_0 的 base lid。可见，这两张卡是通过 switch25 相连的，符合预期。

再试试使用 base lid 640 到存储节点 2 的第二张卡 base lid 48。可见，它经过了 switch25 和 switch-ib14 两个交换机，因为这两张卡连接到了不同的网段，这也符合预期。

[root@cell02 ~]# ibtracert 640 48
 From ca {0x1070fd0300631480} portnum 1 lid 640-655 "cell02 mlx5_0"
 [1] -> switch port {0x08c0eb03000e9de0}[6] lid 1-1 "MF0;switch25:MSB7800/U1"
 [27] -> switch port {0x248a070300ecdec0}[25] lid 3-3 "MF0;switch-ib14:MSB7800/U1"
 [2] -> ca port {0x043f720300da2610}[1] lid 48-63 "cell03 mlx5_1"
 To ca {0x043f720300da2610} portnum 1 lid 48-63 "cell03 mlx5_1"

反之，如果 ibtracert 640 592 显示的信息表明经过了两个交换机，那么可以说明网络连接不正确，需要调整。因为这两张卡属于同一个网段，它们应该只经过一个交换机。

无损网络配置问题

IB 网络下，默认是无损网络，不需要单独配置。但是在 RoCE 下，需要单独配置 PFC/ECN 这样的功能来实现无损网络。

当多个压力节点模拟网络负载发送到同一个目标节点时，目标节点对应的交换机端口可能会出现拥塞，从而导致丢包现象。然后，发送端会重传数据。如此丢包重传便会导致性能波动下降，达不到预期。这种丢包的情况，可以理解为“有损”。

在 zStorage 测试 IO 带宽性能时，通常表现为：1）带宽的波动；2）增加并发后，带宽降低，波动加剧；3）交换机统计到丢包严重。

RoCE 实际上通过传统的以太网上实现 RDMA 协议，而以太网上存在如上的丢包问题。一些高端的交换机支持 PFC/ECN 功能，通过配置该功能可以实现“无损”网络。各个品牌交换机的配置方式大致相同，但又略有差异，本文不详解。

通过 PFC/ECN 实现的无损网络，在实际测试时效果还是相当好的，且相比于 IB 交换机，性价比很高。

网卡软中断CPU争用问题

这个问题是在 zStorage 测试融合部署模式下发现的。具体表现为：将存储节点作为计算节点提供块设备服务时，使用 fio 工具下发 IO 负载，会出现性能波动严重，性能数据不符合预期的情况。即使将 fio 绑定到空闲的 CPU 核心上，问题依然存在。

通过 top 命令，按 1 显示各个 CPU 核心的详细情况，可见 si（软中断）一列占用 CPU 很高，且与 zStorage 的进程抢占 CPU。操作系统不会将软中断调度到空闲的 CPU 核心上去。

所以，需要手动（或脚本化）地将网卡产生的中断绑定到其他空闲的 CPU 核心上。可以通过 /proc/interrupts 中的信息观察哪个中断号产生的中断最多。通过一个自己实现的脚本分析结果如下：例如，第一行显示，14 号 CPU 上，246 号中断，在 5 秒内增加了 337210 次。通过命令 echo 20 > /proc/irq/252/smp_affinity_list，将 252 号中断绑定到 CPU 20 上去处理。

以下是脚本化的效果：通过自动化脚本，我们成功地将中断绑定到了空闲的 CPU 核心上，显著降低了软中断对 CPU 的争用问题。

通过将软中断迁移到其他空闲核心后，性能测试数据恢复正常，达到了预期。

网卡时延问题

最后，这个问题是在测试 Intel IB 网卡时出现的一个问题：IO 时延始终大于 1ms，即使是在测试 4K 单并发 IO 时，预期应该小于 100us。通过时延点位分析，发现导致时延异常的范围是计算节点，问题并非由存储节点导致。

中间分析问题的过程比较曲折，这里不详述。最后，通过更换 Linux 内核解决了问题。

其他

其他还有一些通过设置系统参数的优化方法，例如设置 MTU 大小等。由于在我们的环境中，这类参数的影响较小，因此不作详述。
