有源滤波电路
为了提高滤波效果，解决π型RC滤波电路中交、直流分量对R的要求相互矛盾的问题，在RC电路中增加了有源器件-晶体管，形成了RC有源滤波电路。常见的RC有源滤波电路如图Z0716所示。
它实质上是由C1、Rb、C2组成的π型RC滤波电路与晶体管T组成的射极输出器联接而成的电路。该电路的优点是：
1．滤波电阻Rb 接于晶体管的基极回路，兼作偏置电阻，由于流过Rb 的电流入很小，为输出电流Ie的1／（1＋β），故Rb可取较大的值（一般为几十k Ω），既使纹波得以较大的降落，又不使直流损失太大。
2．滤波电容C2接于晶体管的基极回路，便可以选取较小的电容，达到较大电容的滤波效果，也减小了电容的体积，便于小型化。如图中接于基极的电容C2 折合到发射极回路就相当于（1＋β）C2的电容的滤波效果（因 ie = （1+ β ）ib之故）。
3．由于负载凡接于晶体管的射极，故 RL上的直流输出电压UE≈UB，即基本上同RC无源滤波输出直流电压相等。
这种滤波电路滤波特性较好，广泛地用于一些小型电子设备之中。
复式滤波电路

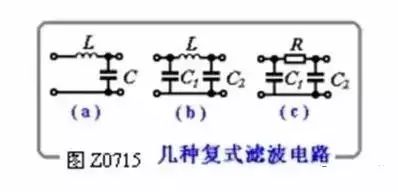

复式滤波电路常用的有LCГ型、LCπ型和RCπ 型3种形式，如图Z0715所示。它们的电路组成原则是，把对交流阻抗大的元件（如电感、电阻）与负载串联，以降落较大的纹波电压，而把对交流阻抗小的元件（如电容）与负载并联，以旁路较大的纹波电流。其滤波原理与电容、电感滤波类似，这里仅介绍RCπ型滤波。

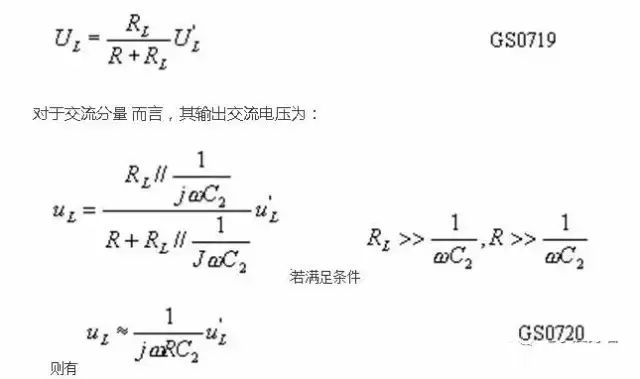

图Z0715（c）为RCπ型滤波电路，它实质上是在电容滤波的基础上再加一级RC滤波电路组成的。其滤波原理可以这样解释：经过电容C1滤波之后，C1两端的电压包含一个直流分量 与交流分量 ，作为RC2滤波的输入电压。对直流分量而言，C2 可视为开路，RL上的输出直流电压为：
对于交流分量 而言，其输出交流电压为：
由式可见，R愈小，输出的直流分量愈大；由式 可见，RC2愈大，输出的交流分量愈小。滤波效果愈好。所以R受两方面的制约，只能兼顾选择。这种滤波电路较单电容滤波效果好，、但也只适用于负载电流不大的场合。
电感滤波电路
带电感滤波的全波整流电路如图Z0713 所示。滤波元件L串在整流输出与负载RL之间（电感滤波一般不与半波整流搭配）。其滤波原理可用电磁感应原理来解释。
当电感中通过交变电流时，电感两端便产生出一反电势阻碍电流的变化：当电流增大时，反电势会阻碍电流的增大，并将一部分能量以磁场能量储存起来；当电流减小时，反电势会阻碍电流的减小，电感释放出储存的能量。
这就大大减小了输出电流的变化，使其变得平滑，达到了滤波目的。当忽略L的直流电阻时，RL上的直流电压UL与不加滤波时负载上的电压相同，即UL =0.9U2 GS0718
电感滤波原理，也可以用电感对交、直流分量感抗不同，使直流顺利通过，使交流得受阻的原理来解释。
与电容滤波相比，电感滤波有以下特点：
1．电感滤波的外特性和脉动特性好。其外特性和脉动特性如图Z0714 所示。UL随ＩL的增大下降不多，基本上是平坦的（下降是L的直流电阻引起的）；S随ＩL的增大而减小。
2．电感滤波电路整流二极管的导通角 θ=π。
3．电感滤波输出电压较电容滤波为低。故一般电感滤波适用于输出电压不高，输出电流较大及负载变化较大的场合。
电容滤波电路
整流电路虽然可将交流电变成直流电，但其脉动成分较大，在一些要求直流电平滑的场合是不适用的，需加上滤波电路，以减小整流后直流电中的脉动成分。
一般直流电中的脉动成分的大小用脉动系数来表示：
其中基波最大值为0.6U2，直流分量（平均值）为0.9 U2，故脉动系数S≈0.67 。同理可求得半波整流输出电压的脉动系数为S＝1.57，可见其脉动系数是比较大的。
一般电子设备所需直流电源的脉动系数小于0.01，故整流输出的电压必须采取一定的措施，一方面尽量降低输出电压中的脉动成分，另一方面尽量保存输出电压中的直流成分，使输出电压接近于较理想的直流电源的输出电压。这一措施就是滤波。
最基本的滤波元件是电感、电容。其滤波原理是：利用这些电抗元件在整流二极管导通期间储存能量、在截止期间释放能量的作用，使输出电压变得比较平滑；或从另一角度来看，电容、电感对交、直流成分反映出来的阻抗不同，把它们合理地安排在电路中，即可达到降低交流成分而保留直流成分的目的，体现出滤波作用。
常用的滤波电路有无源滤波和有源滤波两大类。其中无源滤波的主要形式有电容滤波，电感滤波和复式滤波（包括倒L型LC滤波，π型LC滤波和π型RC滤波等）。有源滤波的主要形式是有源RC滤波。
电容滤波
半波整流电容滤波电路如图Z0710所示。其滤波原理如下：
电容C并联于负载 RL的两端，uL＝uC。在没有并入电容C之前，整流二极管在u2的正半周导通，负半周截止，输出电压uL的波形如图中红线所示。并入电容之后，设在 ωt=0时接通电源，则当u2由零逐渐增大时，二极管D导通，除有一电流iL流向负载以外还有一电流iC向电容C充电，充电电压uC的极性为上正下负。
如忽略二极管的内阻，则uC 可充到接近u2的峰值u2m。在u2 达到最大值以后开始下降，此时电容器上的电压uc也将由于放电而逐渐下降。当u2＜uc时，D因反偏而截止，于是C以一定的时间常数通过RL 按指数规律放电，uc下降。直到下一个正半周，当u2 ＞uc时，D又导通。如此下去，使输出电压的波形如图中蓝线所示。显然比未并电容C前平滑多了。
全波或桥式整流电容滤波的原理与半波整波电容滤波基本相同，滤波波形如图Z0711 所示。
从以上分析可以看出：
加了电容滤波之后，输出电压的直流成分提高了，而脉动成分降低了。这都是由于电容的储能作用造成的。电容在二极管导通时充电（储能），截止时放电（将能量释放给负载），不但使输出电压的平均值增大，而且使其变得比较平滑了。
2．电容的放电时间常数（τ＝RLC）愈大，放电愈慢，输出电压愈高，脉动成分也愈少，即滤波效果愈好。故一般C取值较大，RL也要求较大。实际中常按下式来选取C的值：
RLC≥（3～5＞T（半波） GS0714
RLC≥（3～5）T／2（全波、桥式） GS0715
3．电容滤波电路中整流二极管的导电时间缩短了，即导通角小于180°。而且，放电时间常数越大，导通角越小。因此，整流二极管流过的是一个很大的冲击电流，对管子的寿命不利，选择二极管时，必须留有较大余量。
4. 电容滤波电路的外特性（指UL与IL之间的关系）和脉动特性（指S与IL 之间的关系）比较差，如图Z0712 所示。可以看出输出电压UL和脉动系数S随着输出电流IL 的变化而变化。
当IL＝0（即RL= ∞ ）时，UL = U2（电容充电到最大值后不再放电），S = 0。当IL增大（即RL减小）时，由于电容放电程度加快而使UL下降，UL 的变化范围在 U2 ～0.9 U2之间（指全波或桥式），S变大。所以，电容滤波一般适用于负载电流变化不大的场合。
5．电容滤波电路输出电压的佑算。如果电容滤波电路的放电时间常数按式GS0714或GS0715 取值的话，则输出电压分别为：
UL＝（0.9～1.0）U2 （半波） GS0716
UL＝（1.1～1.2）U2 （全波） GS0717
电容滤波电路结构简单、使用方便、应用较广。
