「非」字型图表将两组数据非常直观的展现出来，对比效果明显。之前布衣公子在分享PPT图表技能时涉及到如何制作「非」字型图表，详情参见：技能104-PPT三步实现非字型对比数据图表。
今天我们分享另外一种在EXCEL中绘制「非」字型图表的方法，大家可以自己选择哪种方法更适合自己。
我们来看看今天的案例分析。

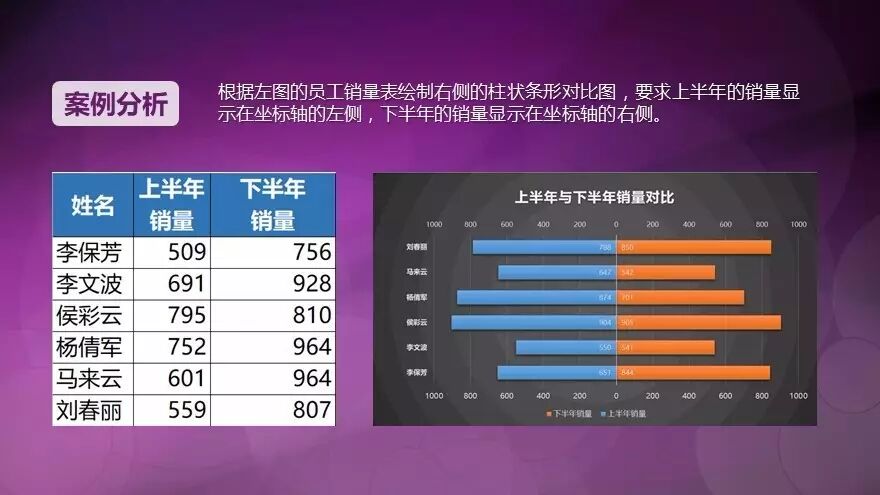

根据左图的员工销量表绘制右侧的柱状条形对比图，要求上半年的销量显示在坐标轴的左侧，下半年的销量显示在坐标轴的右侧。
要绘制如图所示的「非」字型图表，只需5大步骤。
步骤1：选择「员工销售业绩表」，插入簇状条形图。奉上动态演示：
插入的簇状条形图和我们今天要绘制的「非」字型图表还是有很大差距的，那么如何进行调整呢？

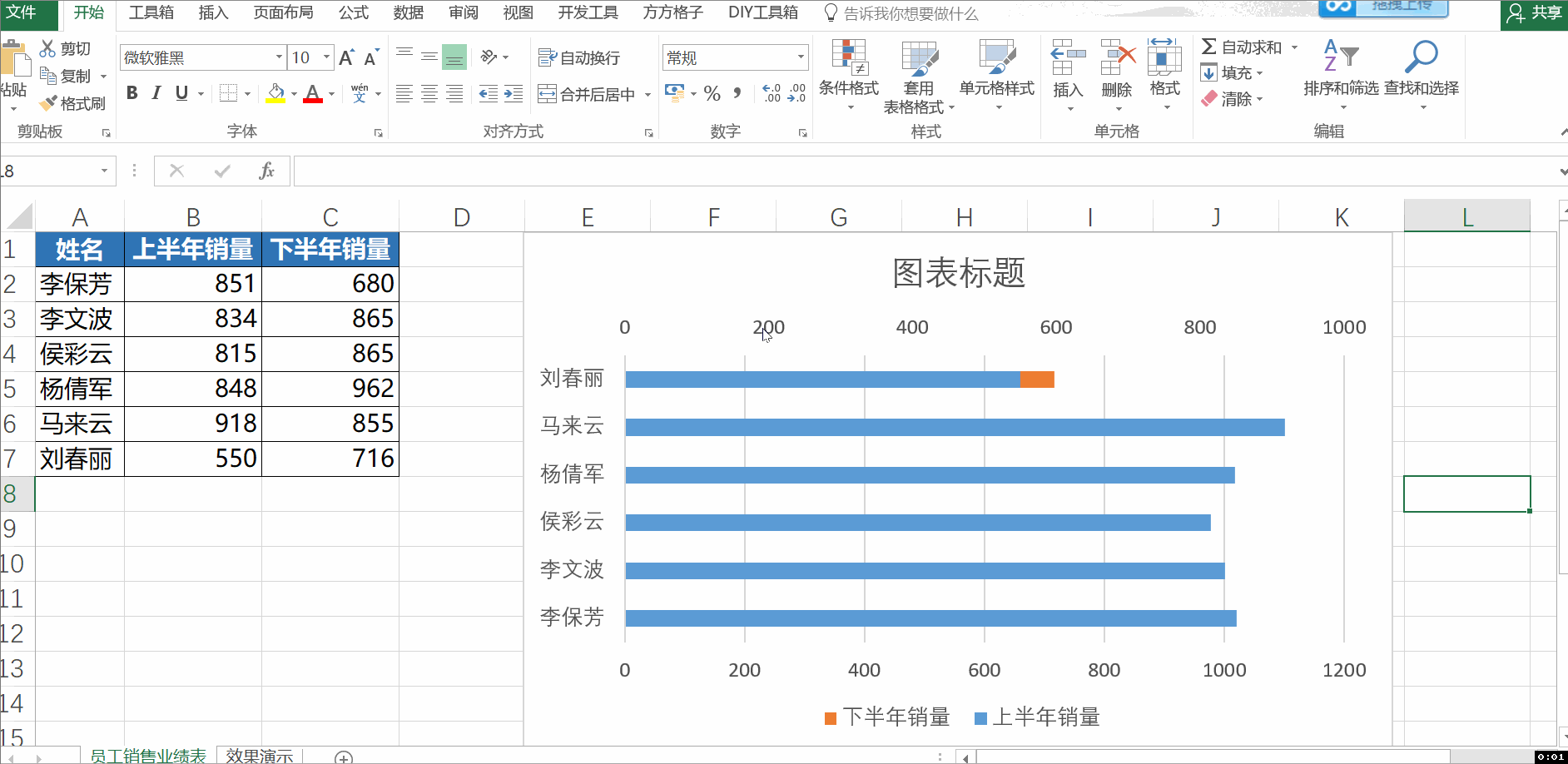

步骤2：为上半年的数据系列设置次坐标轴。
因为要求上半年的销量显示在坐标轴的左侧，所以我们需要单独为上半年的数据系列设置单独的坐标轴，以便和下半年的数据系列进行后续的分离操作。奉上动态演示：

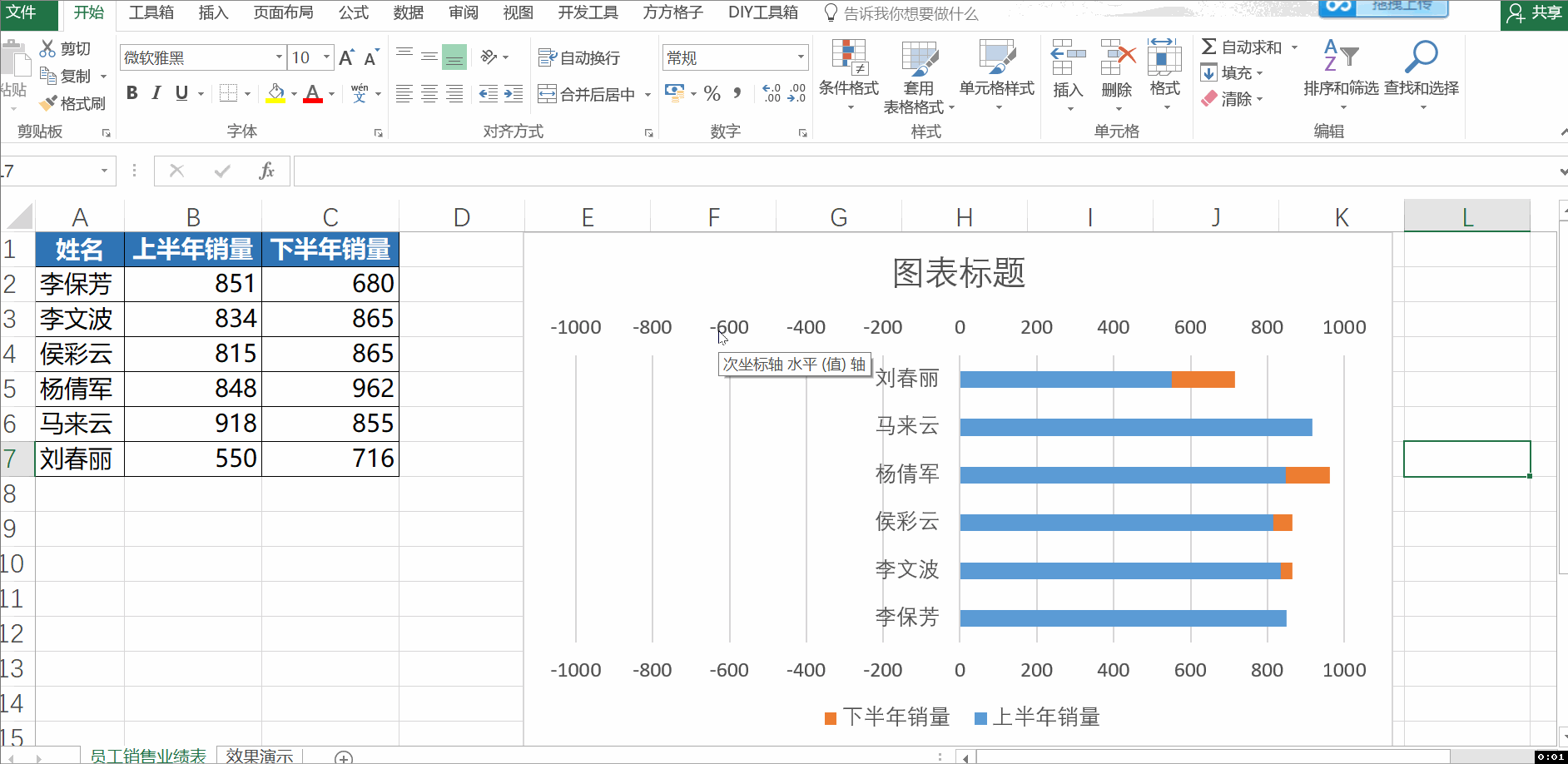

步骤3：分别设置主坐标轴和次坐标轴的边界和单位。
边界最大值和最小值的设置要根据数据的具体情况而定。例如「员工销售业绩表」的最大值小于1000，所以我们为主次坐标轴边界设置的最大值为1000，那么相应的最小值应该为-1000，这样才能显示为左右两侧对称的坐标轴。
单位根据您的需要设置即可，单位太大会显得稀疏，单位太小会显得拥挤。奉上动态演示：

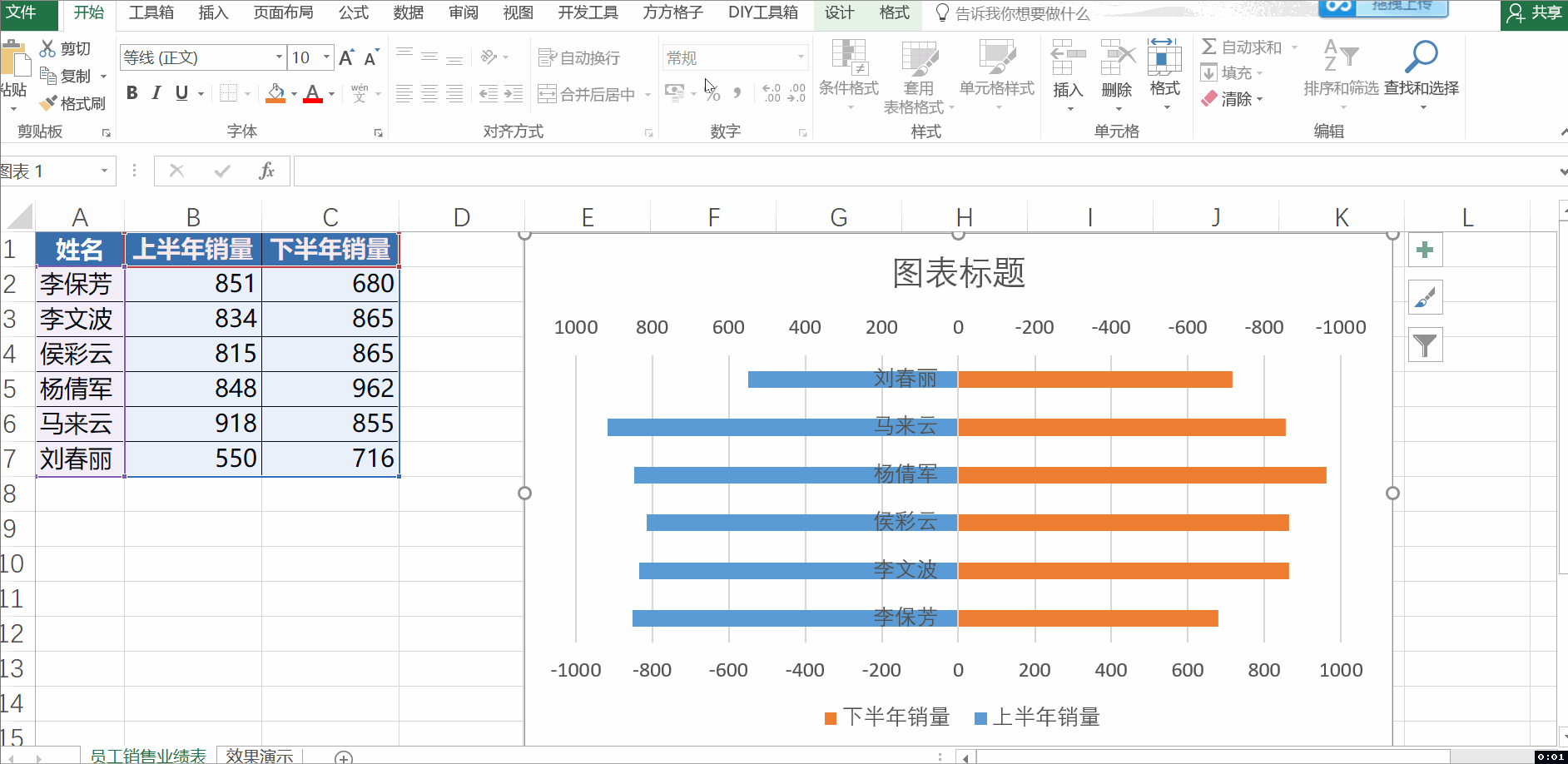

步骤4：将次坐标轴的刻度进行逆序排列。
最初我们为上半年数据设置了次坐标轴，那么现在我们将次坐标轴的刻度进行逆向排序，即原本是-1000到1000，现在是1000到-1000，就将上半年的数据显示在了坐标轴的左侧了。奉上动态演示：
现在我们的「非」字型图表已经初见端倪了，但是跟我们案例中的图表还是有很大差距的，我们还要做一些调整。

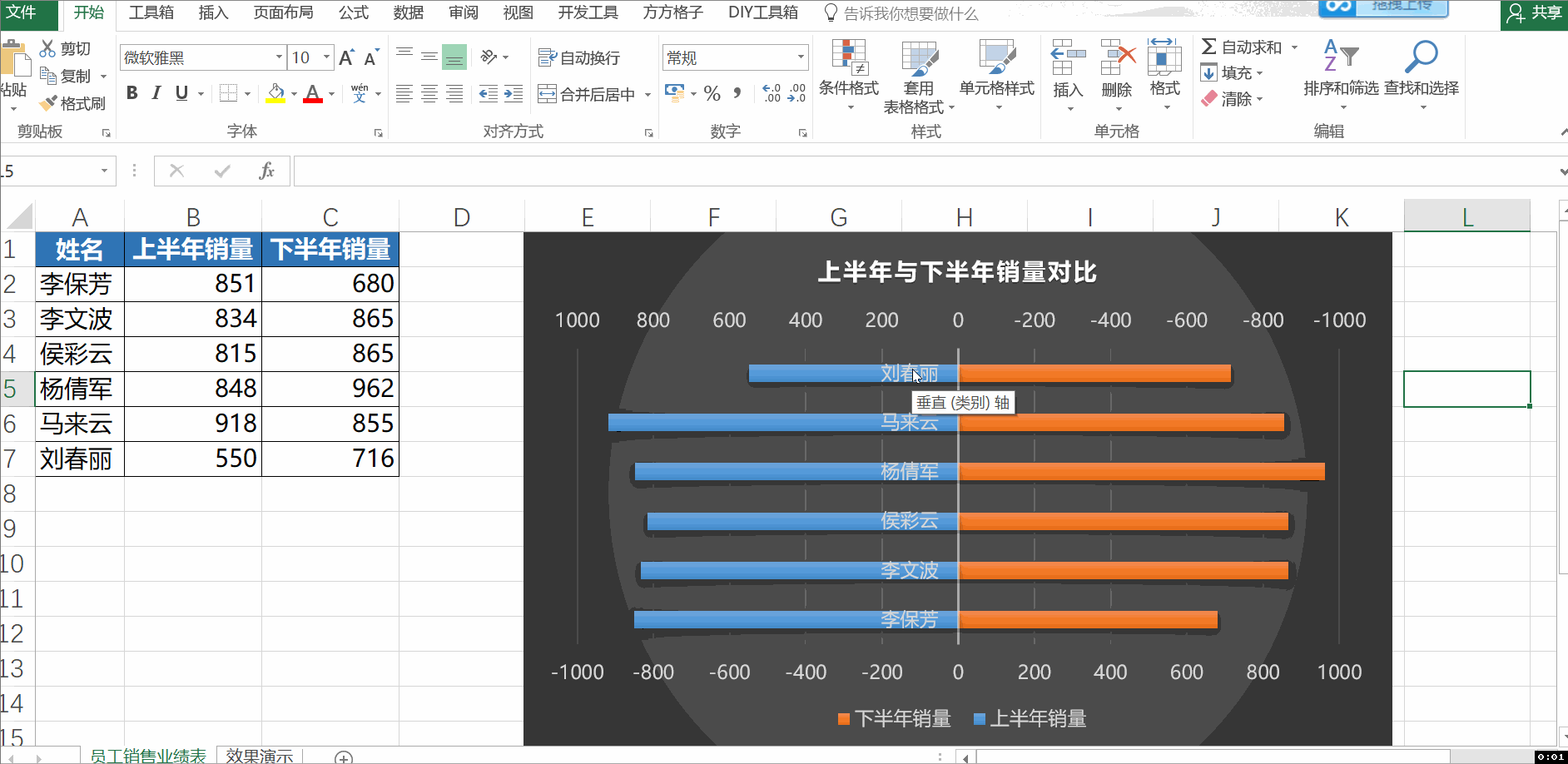

步骤5: 调整图表格式。这个我们要分6步走：
①套用图表自定义样式。
②更改图表字体为微软雅黑，字号为8号。
③为图表添加标题，命名为：上半年与下半年销量对比。
①-③动态演示如下：
④调整姓名标签到最左侧并加粗显示。
⑤更改主次坐标轴的数字格式，让负数显示成为正数。自定义格式代码输入「0;0;0」
④-⑤动态演示如下：
⑥为数据系列添加标签，并设置标签位置在轴内侧。
⑦设置数据系列的分类间距为80%，让条形图显得更粗一点。
⑥-⑦动态演示如下：
好了，现在我们的「非」字型图表大功告成了！
