【环形柱状图】

它是柱形图变形呈现形式的一种，通常单个数据系列的最大值，（一般来说）不超过环形角度270°，并由最外环往最内环逐级递减的呈现数据。

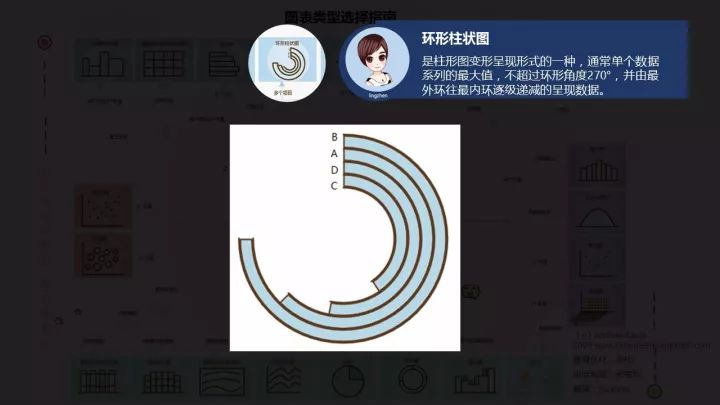

效果图：

原始表：

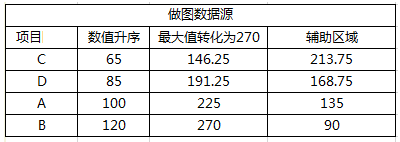

做图数据源：

其中：

(1)   环形柱状图是柱形图变形呈现形式的一种，通常单个数据系列的最大值，（一般来说）不超过环形角度270°，并由最外环往最内环逐级递减呈现数据。

(2)   原始数据按小到大升序，也就是最小的数据放在最内圈，最大的数据放在最外圈。

(3)   由于原始数据不能满足完成这种环形柱状图的要求，所以需要在原始数据上构建。

辅助数据：

将原始数据最大值转化为270度计算公式

C=C11/MAX($C$4:$C$7)*270

D=C12/MAX($C$4:$C$7)*270

A=C13/MAX($C$4:$C$7)*270

B=C14/MAX($C$4:$C$7)*270

辅助区域计算公式（即与整圈360°相差的度数）

C =360-D11

D =360-D12

A =360-D13

B =360-D14

操作步骤：

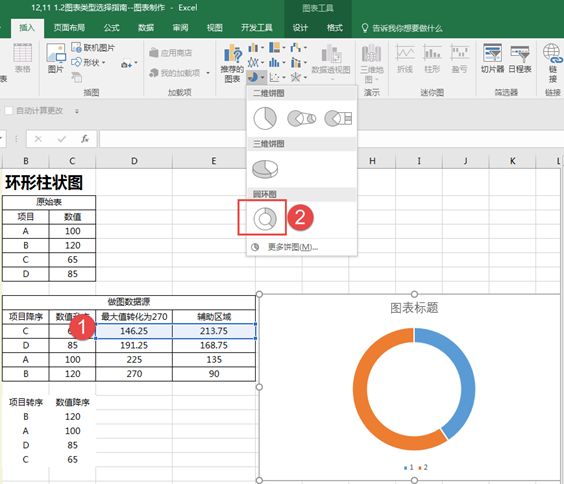

Step 1 插入环形图

选中数据源D11:E11单元格区域，点击【插入】选项卡下--【圆环图】

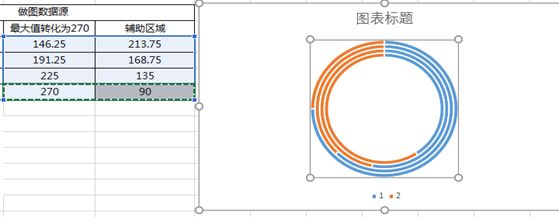

Step 2 依次选择数据源增加至环形图内

选中数据源D12:E12单元格区域，点击【复制Ctrl+C】，鼠标移动到环形图里【粘贴Ctrl+V】

同理，选中数据源D13:E13单元格区域，点击【复制Ctrl+C】，鼠标移动到环形图里【粘贴Ctrl+V】

同理，选中数据源D14:E14单元格区域，点击【复制Ctrl+C】，鼠标移动到环形图里【粘贴Ctrl+V】

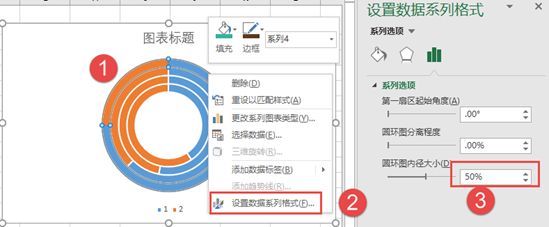

Step 3 更改环形图内径大小

选中环形图最外圈，单击鼠标右键设置【设置数据系列格式】，更改【圆环圆内径大小】的参数值调整为50%

Step 4 美化图表

利用Colorpix工具取色，设置更改默认的颜色。

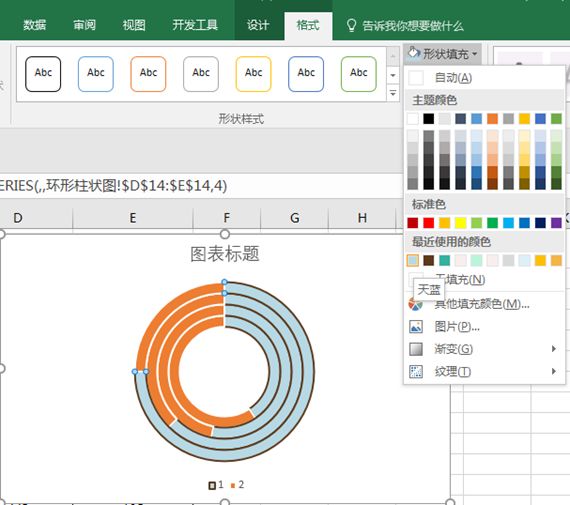

点击环形图中默认为蓝色的最外圈，再次点击，则表示已选定了，更改【形状填充】颜色为天蓝色，如果找不到这个颜色，将颜色的参数值调整为【RGB色值：R183,G217,B229】更改【形状轮廓】为褐色，如果找不到这个颜色，则将边框颜色参数值调整为【RGB值： R93,G58,B28】。

同理，将里面的其它3个默认为蓝色的环圈系列依次更改【形状填充】、【形状轮廓】颜色参数值调整跟第一个是一样的。

将橙色环圈的颜色依次调整为无色或跟图表的背景颜色是一样。

当要重复上一步操作时，可以使用到F4的快捷键来提升效率，做完一次填充后，选中下一个要填充的区域按F4，注意有些电脑要按Fn+F4才会生效 。

删除图表标题

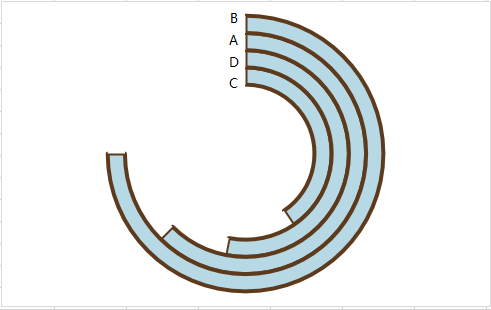

Step 5 插入影子标签

先选中B17:B20区域，点击【照相机】，就会生成一个选中区域的截图，再更改截图的边框为【无轮廓】，再拖到环形图上合适的位置，跟环形图进行组合起来。

注意：原始的数据源是按照数值升序排列的，也就是项目标签为：CDAB；而图表显示的由外至内依次缩短的效果，此时需重新构建一个逆序列的项目标签，即：BADC。
