卫星影像处理流程

Agisoft Metashape Professional 支持使用每个图像提供的有理多项式系数 （RPC） 处理立体卫星图像。支持的卫星示例： Beijing-3A, Ikonos, Planet Labs, Pleiades, SuperView, Jilin, WorldView .

RPC 系数可以从补充 rpc.txt、.rpb 或 DIMAP .xml文件 （仅限单个切片） 以及 TIFF 图像元数据的 RPC 系数标签加载。

本文提供有关在 Metashape 中处理卫星图像的主要步骤的信息：

将图像添加到项目

1. 在将卫星图像添加到项目之前，请确保启用“ 首选项 ”对话框中的“从 辅助 TXT 文件加载卫星 RPC 数据” 选项。为此，请从“ 工具 ”菜单中选择“ 首选项... ”命令，切换到“高级”选项卡，然后打开 “ 从辅助TXT文件加载卫星RPC数据 ”选项 。

DIMAP格式支持仅限于单个平铺图像。在添加到Metashape项目之前，需要组合拼接的DIMAP图像。

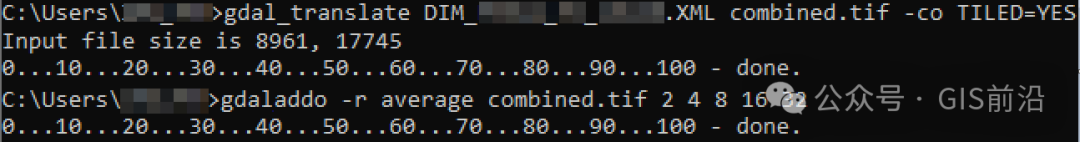

在您的计算机上安装Python和GDAL，并使用以下命令：GDAL_translate DIM_＜datasetname＞.XML combined.tif-co TILED=YESgdaladdo-r average combined.tif 2 4 8 16 32例如，在Windows上，该命令通过命令行执行：

2. 从“ 工作流” 菜单中选择 “添加照片...” 命令，将图像添加到项目中。浏览到包含卫星影像的文件夹，然后选择要添加到工程中的影像文件。在我们的示例数据集中，每个.jp2图像都位于一个单独的文件夹中，因此我们需要对每个图像重复此步骤 3 次。

3. 确保正确加载了 RPC 系数。为此，请从“ 工具 ”菜单中选择“相机校准 ...” 命令，并验证是否将加载卫星图像的所有校准组的 相机类型 自动设置为 RPC 。

4. 卫星图像可能需要调整亮度以获得最佳显示效果。从 “工具” 菜单中选择 “设置亮度...” 命令以调整图像亮度。在“ 图像亮度 ”对话框中，单击“ 估计 ”按钮以计算默认值，然后单击 “确定 ”按钮以关闭对话框。

卫星图像通常具有非常大的分辨率，并且照片视图中的导航可能很慢。Metashape可以利用带有概览的多分辨率TIFF文件，极大地改善了用户体验。

如果可用的卫星图像不包含概述，则可以使用“文件”菜单的“导出”子菜单中的“转换图像”命令生成这些图像。

图像对齐

1. 选择 对齐照片 ...命令。 在 “对齐照片 ”对话框中，设置合适的处理选项。 引导图像匹配 选项可用于增加检测到的连接点数。

2.单击 “确定” 按钮开始处理。处理完成后，“ 模型 ”视图中将显示一个连接点云。

构建 DEM

1. 从 工作流 菜单中选择 构建 DEM 命令。为 构建 DEM 对话框中的参数设置以下建议值：

2. 点击 OK 按钮。

要生成数字地形模型（DTM），请使用构建点云...命令，然后根据已分类的接地点进行接地点分类和DTM生成

生成平铺模型

1. 选择 构建网格... 命令。

2. 在“构建网格”对话框中，设置从生成的 DEM 构建 多边形模型的参数：

3. 点击 OK 按钮。

4. 从 “工作流 ”菜单中选择 “构建平铺模型...” 命令。

5. 在“ 构建平铺模型 ”对话框中，设置要使用的处理参数：

6. 点击 OK 按钮。
