如何用ChemDraw快速画出化合物结构式（附下载）

ChemDraw作为Chemoffice中的一个组件，是目前科研工作者最常使用的画化合物结构式的软件。虽然ChemDraw在画结构式上已经十分方便了，但是对于一些比较复杂的化合物，一点一点的画还是比较麻烦。那么在ChemDraw中画结构有哪些技巧呢？下面就给大家介绍一个小技巧，可以帮助快速的画出需要的化学结构式。

具体绘制技巧如下：

步骤一 首先打开电脑中的ChemDraw软件，点击菜单栏中的structure选项，然后选择下面的 convert name to structure。


ChemDraw软件的structure选项

步骤二 在弹出的insert structure对话框中，输入你需要画的化合物的英文名称，注意一定要是准确的英文名称，这里以“乙二醇二甲基丙烯酸酯（Ethylene dimethacrylate）”为例。


Insert Structure对话框示例

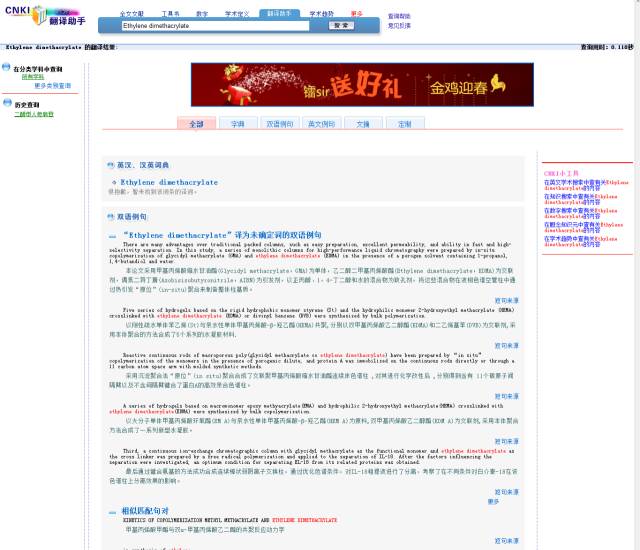

步骤三：如果不知道具体的英文名称，可以百度或者利用其他的一些试剂网站进行搜索然后找到英文名称，再查不到是不是就要查文献了？这时候推荐你使用【知网翻译小助手】，只要文献中出现的名词都会有，甚至是它自己都翻译不了的，它也会列出出现过的文献！以便你比对是不是你所需要的单词！

步骤四 输入完名称之后，点击OK确定。这是便可以看到chemdraw软件会自动画出输入化合物的结构式。ChemDraw还可以用来命名和转换化合物结构，具体教程可参考：如何使用ChemDraw命名和转换化合物结构。


自动画出的化合物的结构式示例

有时候chemdraw软件自动画出的化合物的结构式不一定准确，但是我们可以在自动生成的结构式基础上对其进行一些简单的修改，这比完全自己画也还是要简单。

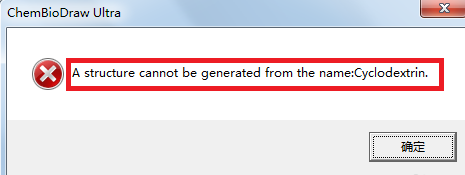

有时候chemdraw软件会提示无法生成结构式（如下图所示），这时我们也不要灰心，可以找其结构类似的化合物，生成后直接修改即可。

无法生成结构式对话框示例

以上就是给大家介绍的用ChemDraw快速画出化合物结构式的方法，学了以上方法，就会发现画化合物的结构式不一定需要一步步的慢慢画，掌握一定的捷径有助于更好地画出结构式的图。

（来源：chemdraw官网）
