Perfetto 是 google 从 Android10 开始引入的一个全新的平台级跟踪分析工具。它可以记录 Android 系统运行过程中的关键数据，并通过图形化的形式展示这些数据。Perfetto 不仅可用于系统级的性能分析，也是我们学习系统源码流程的好帮手。
使用 Perfetto 一般分两步进行：
- 收集手机运行过程中的信息，这些信息通常称之为 Trace，收集的过程称之为抓取 Trace。
- 使用 Perfetto 打开 Trace，分析 Trace
本节介绍如何抓取 Trace 。
2.1 使用命令行抓取 Trace
2.1.1 使用 perfetto 命令抓取
首先使用 usb 线将电脑和手机连接，确保 adb shell 命令能正常工作。
接着执行下面的命令：
adb shell perfetto -o /data/misc/perfetto-traces/trace_file.perfetto-trace -t 20s \
sched freq idle am wm gfx view binder_driver hal dalvik camera input res memory
这个命令会启动一个 20 秒钟的跟踪，收集指定的数据源信息，并将跟踪文件保存到 /data/misc/perfetto-traces/trace_file.perfetto-trace
最后，把 trace 文件 pull 出来：
adb pull /data/misc/perfetto-traces/trace_file.perfetto-trace
整个抓取过程就完成了。
2.1.2 使用 record_android_trace 命令抓取
record_android_trace 是 Perfetto 团队提供的一个简化脚本，使得我们的抓取工作更加简单。
curl -O https://raw.githubusercontent.com/google/perfetto/master/tools/record_android_trace
chmod u+x record_android_trace
./record_android_trace -o trace_file.perfetto-trace -t 10s -b 64mb \
sched freq idle am wm gfx view binder_driver hal dalvik camera input res memory
record_android_trace 命令能自动处理好路径，抓取完成后自动打开 Trace 文件。
2.2 使用 UI 工具抓取
2.2.1 Perfetto UI 抓取
Perfetto 也提供了图形化的工具来抓取 Trace。
该工具以网站的方式提供：https://ui.perfetto.dev/#!/record
打开后，第一步，完成基本的设置：
- 左侧 tab 栏，选择 Record new trace 选项。
- 使用 usb 线连接好手机和电脑后，选项好目标平台。
- Stop when full，抓取的 trace 达到设置的容量后就停止。
- Ring buffer，环形缓存，设置的容量满了后会被覆盖。
第二步，配置我们要抓取的内容：
箭头指向的内容全部选中，这部分主要是 App 相关的内容。

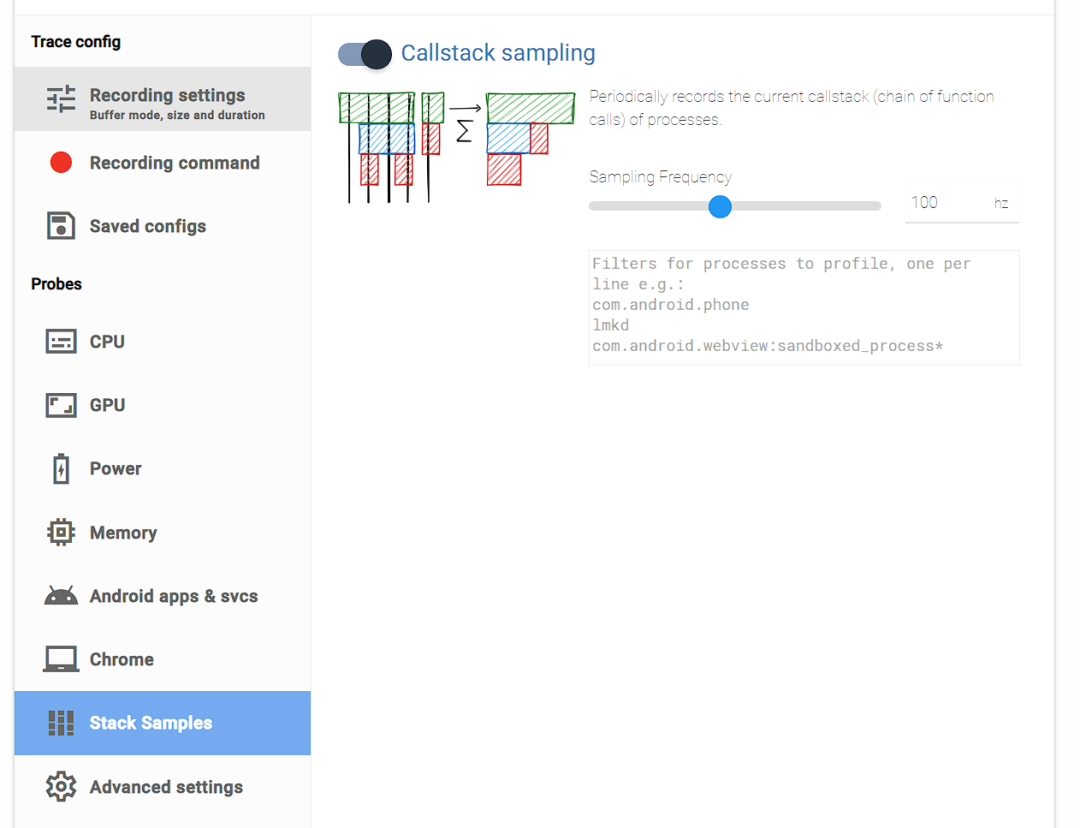

把调用栈选上，这对我们分析代码很有帮助。
最后点击，右上角的 Start Recording 就开始抓取了。
2.3 使用配置文件简化命令行抓取
在使用 Perfetto UI 抓取时，当我们配置好以后。

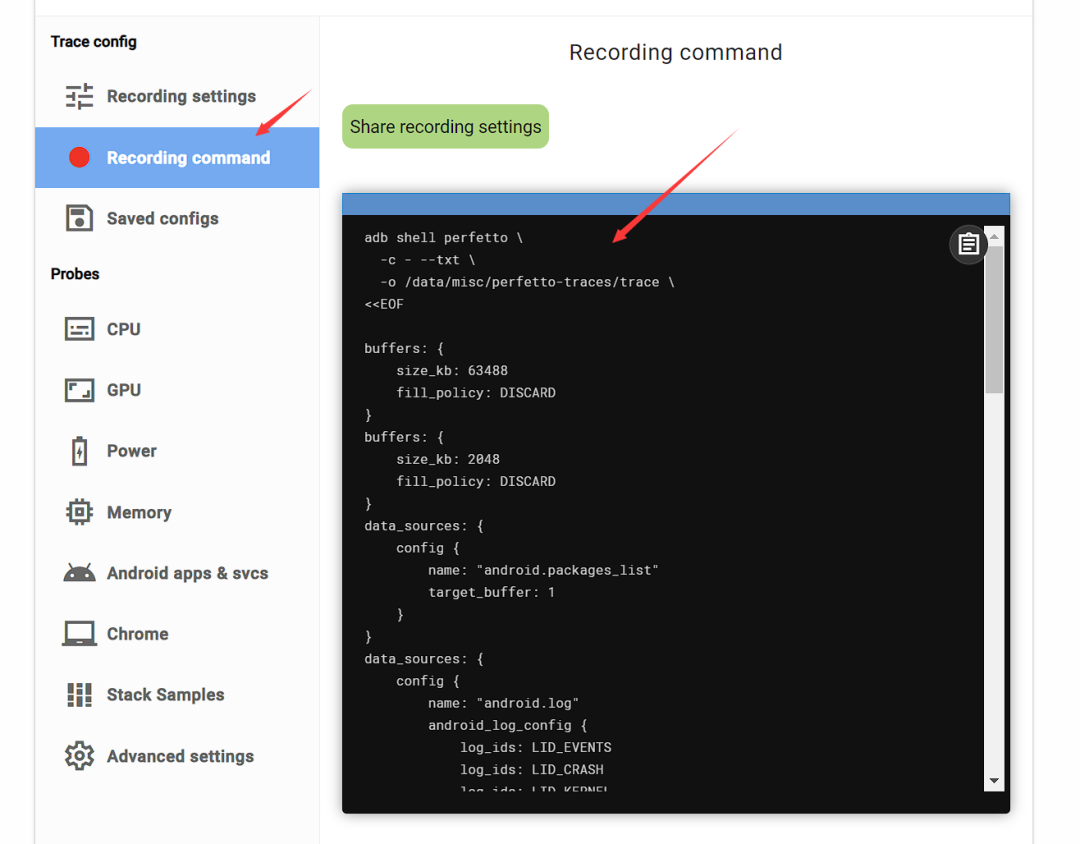

进入到 Recording command，然后把右侧两个 EOF 之间的内容复制下来，保存在 config.pbtx 配置文件中。
接着就可以用这个配置文件来抓取 Trace 了：
./record_android_trace -c config.pbtx -o trace_file.perfetto-trace -t 10s -b 64mb
3.1 进入 Perfetto Trace 界面
使用 record_android_trace 命令或者 Perfetto UI 抓取 Trace 后，会自动打开 Perfetto Trace 界面。
使用 perfetto 命令抓取 Trace 后，需要手动打开 Perfetto Trace 界面。打开的方法如下：
使用浏览器打开 https://ui.perfetto.dev/，界面如下：
可以把 trace 文件直接拖到浏览器中，也可以通过左上角的 Open trace file 打开 trace 文件。
3.2 Perfetto Trace 界面基本内容

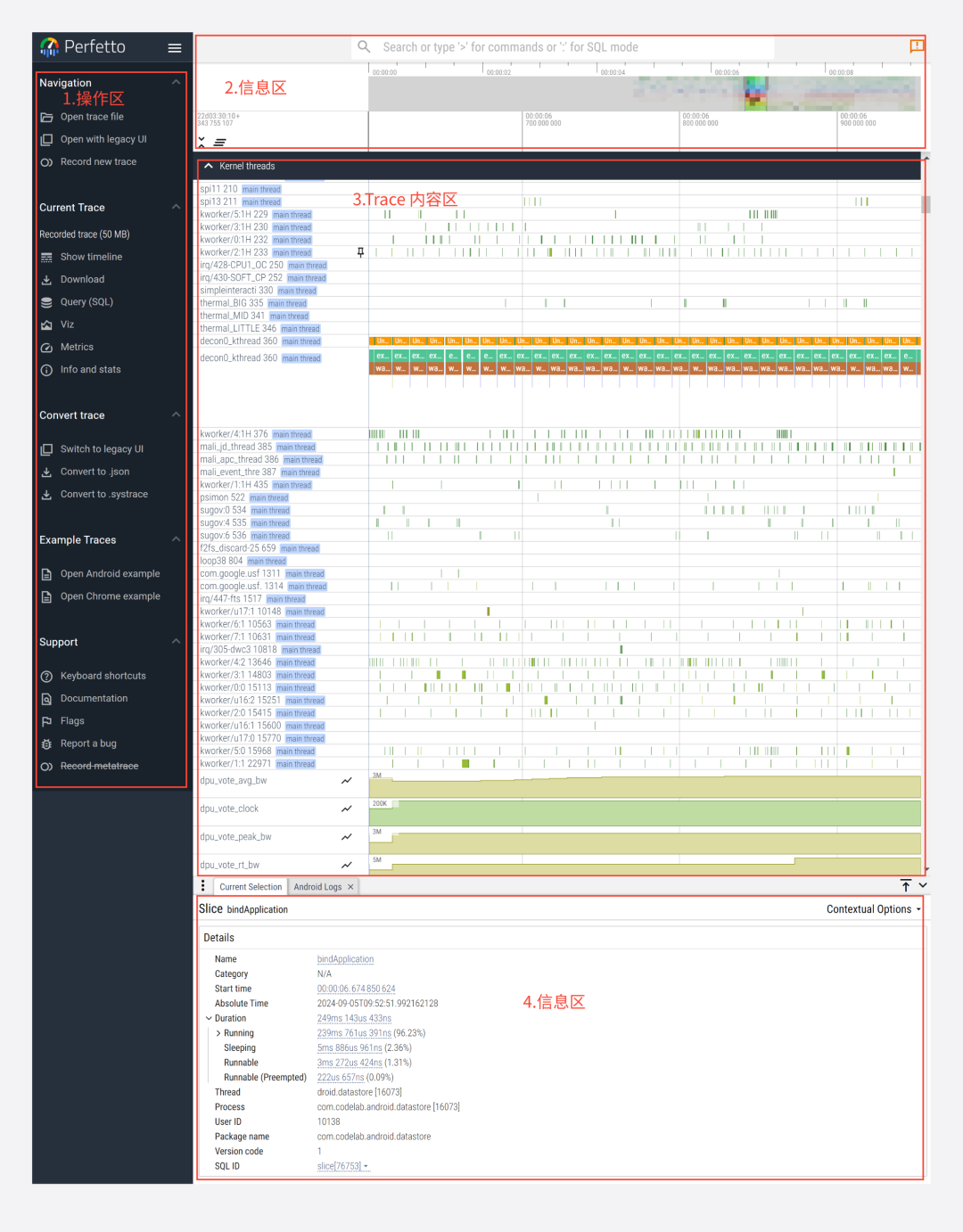

Perfetto Trace 界面大致可分为 4 个区域：
- 操作区，主要用到 Current Trace 下的几个选项：
- Show timeline ：显示当前 Trace，切到了别的界面之后，再点这个就会回到 Trace View 界面。
- Query：写 SQL 查询语句和查看执行结果的地方。
- Info and stats ：当前 Trace 和手机 App 的一些信息。
- Trace 内容区：图形化展示 Trace 的区域。
- 信息区：展示Trace 内容区中选择中的元素的详细信息。
在 Trace 内容区中，可以通过 w/s 按键缩小放大界面， a/d 移动界面。
Trace 内容区中主要有以下一些元素：
3.2.1 slice，片段

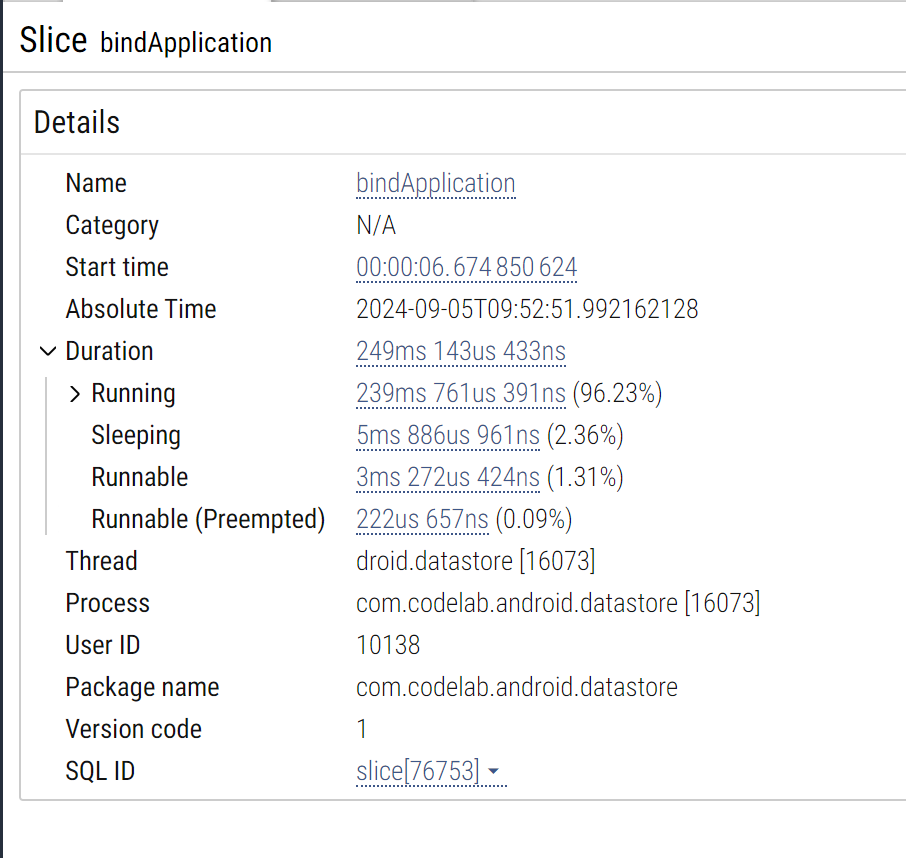

鼠标单击后会有一个黑框包围住，信息区会显示相关信息：
slice 代表了一段代码的执行过程，起于 Trace.traceBegin \ ，终于 Trace.traceEnd \ ATRACE_END
Trace.traceBegin(Trace.TRACE_TAG_ACTIVITY_MANAGER, "bindApplication");
AppBindData data = (AppBindData)msg.obj;
handleBindApplication(data);
Trace.traceEnd(Trace.TRACE_TAG_ACTIVITY_MANAGER);

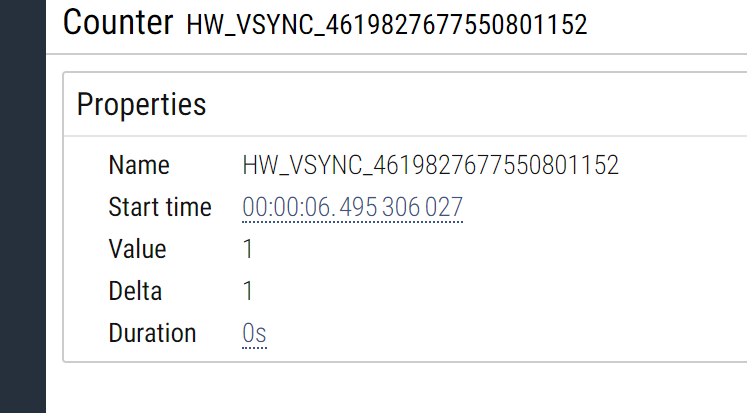

3.2.2 counter，计数器
用于记录一些关键数据。
对应于代码中的 Trace.traceCounter/ATRACE_INT：
ATRACE_INT(ftl::Concat("HW_VSYNC_", displayIdOpt->value).c_str(),
displayData.vsyncTraceToggle);
3.2.3 CPU Sched Slice， cpu 调度片段
用于展示 cpu 的调度情况。
202409052308033.2.4 thread_state，线程状态

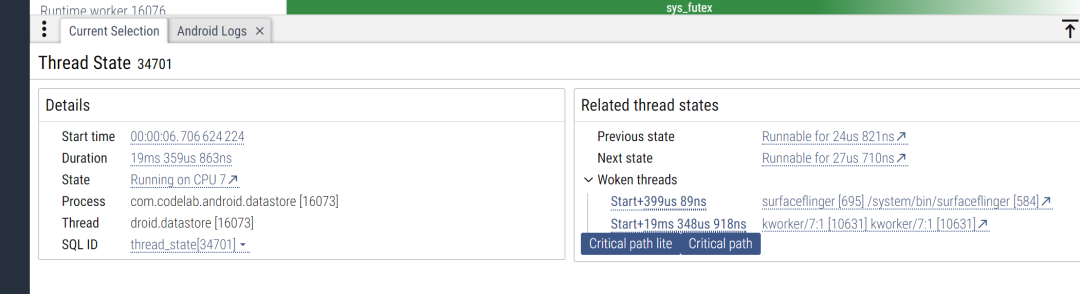

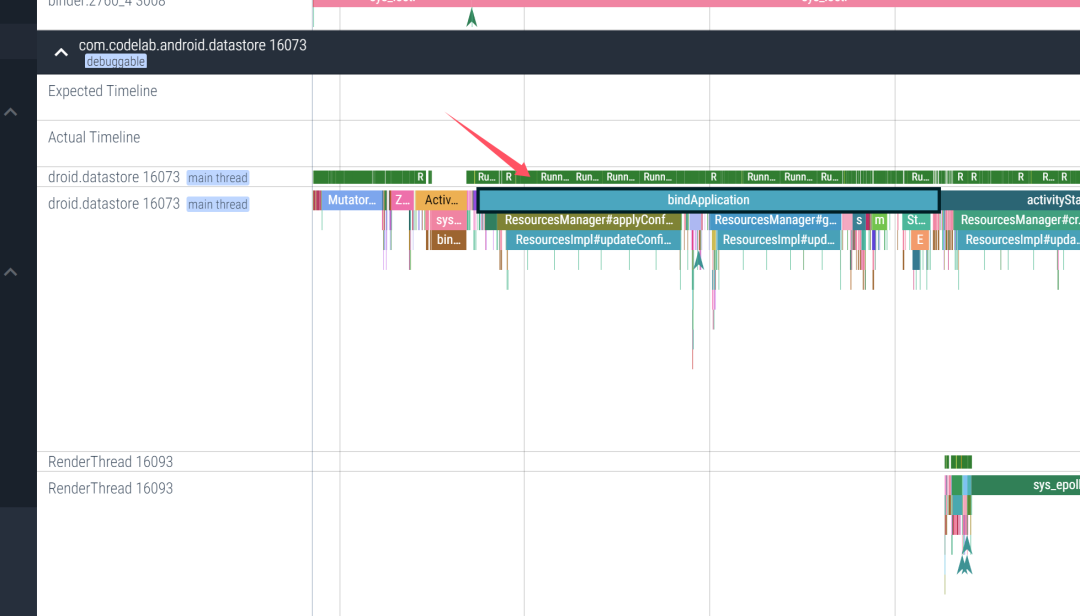

点击片段上方线程调度信息片段(Running)，可以看到线程当前运行在哪个CPU上。

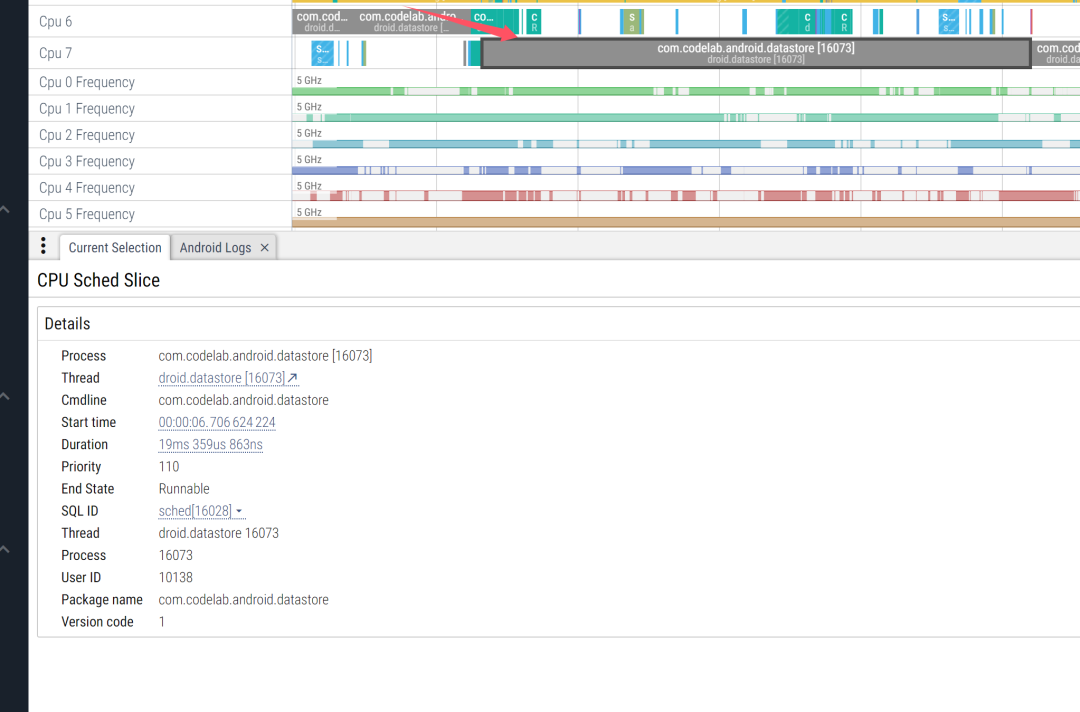

点击信息区中的 Running on CPU 7 旁边的斜箭头：
可以在 CPU 调度中看到该运行片段。
再次点击斜箭头，可以回到原来位置。
这里的 thread_state 实际是我们的主线程，由用户点击屏幕唤醒运行，实际很多线程都是由其他线程/进程唤醒的，比如在 CPU 调度中选择一个 Slice：
这里的意思是当前 thread 由 P（Process）/system/bin/surfaceflinger [584] 中的 T（Thread）app [689] 唤醒。
线程从就绪到运行延迟了 48us 381ns
3.3 Perfetto Trace 界面基本操作
用得最多的其实就是添加标记。
当我们选中一个片段时，点击 m，就可以做一个临时的标记，当标记另一个片段以后，前一个临时标记就会取消。
选中一个片段以后，如果点击 shift + m，就会添加一个普通标记。
标记以后，会出现两个小三角：
点击小三角后，信息区会出现一个 remove 按键：
点击即可取消。
