cad十字光标和坐标系，你必知的几个小技巧！

文|CAD自学网，作者：张学文

CAD的十字光标在应用中也是十分重要，它直接影响到了我们画图的速度，现在就CAD中三种常见的问题做一下说明：

一、十字光标变向调整

使用CAD时除了使用正交的坐标外，在处理细节时也需要斜向的坐标系，而使用水平--垂直的十字光标是不方便的，现在我们介绍一下怎么把光标变成斜的：

修改十字光标的方法有两种：

1、仅修改十字光标的方向，坐标系的方向不变

2、同时修改十字光标和坐标系的方向

1、仅修改十字光标的方向，坐标系的方向不变

（1）、在命令输入指令“SNAPANG”,按回车（Enter）；

（2）、输入角度值，或者确定一条斜线的两个端点，按回车（Enter）；

（3）、完成后的样子；

绘制完成后需要回到初始的样子时，再次输入命令“SNAPANG”并输入角度“0”。

2、同时修改十字光标和坐标系的方向

（1）、输入命令“USC”,按回车（Enter）；

（2）、按鼠标左键确定UCS原点，或者输入原点值并按“Tab”输入角度,完成后按回车（Enter）；

（3）、按鼠标左键确定X轴原点，或者输入原点并按“Tab”输入角度，完成后按回车（Enter）；

（4）、按鼠标左键确定XY平面上的点，或者输入原点并按“Tab”输入角度，完成后按回车（Enter）；

（5）、完成后的样子；

（6）、绘制完成后需要回到初始的样子时，再次输入命令“UCS”并连续按两次回车（Enter）。

二、十字光标和靶框大小调整

刚刚学习CAD的朋友有时会遇到界面上的十字光标和靶框太小，这种情况会影响到我们绘图的速度，下面来教大家如何调整十字光标和靶框太小。

1、在命令输入指令“OP”,按回车（Enter）；

2、点击“显示”中的“十字光标大小”，可以输入大小但是只能输入整数，或者按光标调节（100表示光标铺满整个屏幕）；

3、点击“选择集”中的“拾取框大小”，按光标调节，也可以选择夹点颜色，完成后点击确认。

三、十字光标闪烁

CAD十字光标不停闪烁，着实看的人眼花，这种现象多出现在具有“双显卡”的电脑中，先检查一下电脑是否选择了“独立显卡运行”再跟着下面的教程做。

1、在命令输入指令“op”,按回车（Enter）；

2、选中“系统”并点击“图形性能”；

3、如图打开“硬件加速”，点击“确认”。

附：抖动的另一种情况。

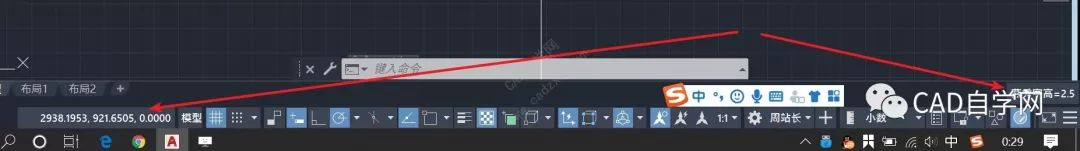

绘图区移动CAD光标，一闪一闪的怎么办？
答：这个主要是由于状态栏显示的状态太多，移动光标导致坐标长度变化，从而一行放不下，自动显示在第二行，所以感觉绘图区一闪一闪的。
如下图：
解决办法：

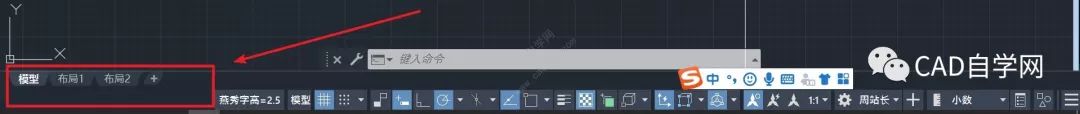

点击状态栏右边的三根水平线，关闭不用的状态栏即可。
比如：坐标、锁定用户界面、图形性能和全屏显示等。
