四分钟内明白 ARCore + 上手

最速了解 ARCore

ARCore 是一个用来在 Android 上搭建增强现实（Augmented Reality, AR）应用的平台。我们在里面使用了三项关键技术来整合虚拟内容和现实世界：

• 运动跟踪技术让手机能够理解并追踪自身在环境中的相对位置；

• 环境理解技术让手机可以侦测到扁平的水平面，如地表或咖啡桌；

• 光照强度估测技术可以估量当前环境的光照情况。

重点来了：ARCore 已经进入抢先体验阶段，您现在就可以开始尝试搭建全新 AR 应用。这同时也是一个难得的机遇，您可以利用它来为早期版本的 API 提供反馈信息。事实上我们准备这篇文章也是希望帮助您迈出旅程的第一步，帮助您在整个 Android 生态系统中开启 AR 能力。

哪些设备能用？

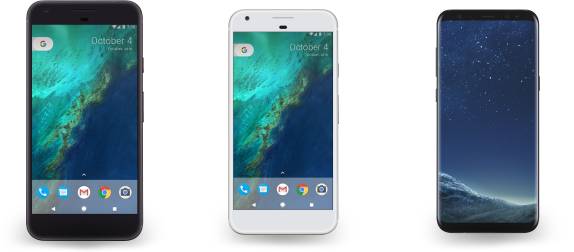

ARCore 被设计用来支持数量广大的 Android 设备，要求系统不低于 Android N。在 SDK 预览期间，ARCore 支持下列设备：

• Google Pixel 和 Pixel XL

• Samsung Galaxy S8 (SM-G950U, SM-G950N, SM-G950F, SM-G950FD, SM-G950W, SM-G950U1)

ARCore 的运作原理是什么？

简单来说的话，ARCore 其实只做两件事：

1. 在移动设备移动时追踪它们的位置；

2. 逐渐用自己的方式对现实世界进行理解。

ARCore 的运动跟踪技术使用手机摄像头来辨识关键点（又叫做特征点），并跟踪这些点随时间运动的轨迹。结合了这些点的移动轨迹和手机的惯性传感器之后，ARCore 就可以在手机移动时判定它的位置和走向。

能识别点，自然就能识别面。在辨识关键点的基础上，ARCore 还可以侦测平面，比如桌子或地板，并估测它周围的平均光照强度。这些能力在结合起来之后，可以让 ARCore 建立起周边世界的概念。

在 ARCore 了解了周边的现实世界后，您就可以把虚拟的物品、标注信息或其他您想要展现的内容与现实世界进行无缝整合。您可以在咖啡桌角落上放一只打盹的小猫，或是在画作上添加关于画家个人信息的注释。运动跟踪功能意味着您可以到处移动，从不同的角度观看这些物品，在您掉头离开房间后，只要您返回原处，那只小猫或那条注释仍会原封不动地呆在那里。

当然，本文的目标是 “最速了解”，所以这里就不展开细说了。有兴趣的读者可以打开下面的链接了解更详细的运作概念：

https://developers.google.cn/ar/discover/concepts

最速上手

我们相信下面 4 个平台已经能覆盖大多数开发者的选择了，大家可以现在就跳至自己的主场，按照说明开始使用我们的 SDK。

Android Studio 上手

搭建开发环境：

• 安装版本 2.3 或更高的 Android Studio，内含版本 7.0（API 等级 24）或更高的 Android SDK Platform。

• 需要使用上面提到的能支持 ARCore 的 Android 设备。

• 需要为 Android Studio 提供 ARCore SDK，您可以：

• 下载 SDK preview for Android Studio 并解压

• - 或 -

• 使用这条命令复制 SDK 进来：

  git clone https://github.com/google-ar/arcore-android-sdk.git

• 您需要大概了如何使用 OpenGL。如果您之前没有接触过 OpenGL，我们帮您准备了一篇教程：

  https://developer.android.cn/training/graphics/opengl/index.html

*注意，必须使用受支持的实体设备。ARCore 不支持 Android Emulator 等虚拟设备。在设备上作如下准备：

• 启用开发者选项

• 启用 USB debugging

• 在设备上安装 ARCore Service：

• 下载 ARCore Service

  （https://github.com/google-ar/arcore-android-sdk/releases/download/sdk-preview/arcore-preview.apk）

• 使用 USB 线缆连接您的 Android 设备和开发机

• 使用这条 adb 命令安装服务：

  adb install -r -d arcore-preview.apk

打开示例项目：

在 Android Studio 中，找到 /samples/java_arcore_hello_ar，并打开 HelloAR 示例项目。

示例项目依赖于特定版本的软件，如 Gradle 和 Android SDK 等。如果所需的依赖项未能安装，Android Studio 将请求在您的开发机上对其进行下载和安装。

请确保您的 Android 设备连接到了开发机，并在 Android Studio 中点击 “运行”。随后，选中您的设备作为部署目标，并点击 “OK”。

Android Studio 会将您的项目写入一个可 debug 的 APK，并安装该 APK，随后在您的设备上运行该应用。

△ Hello, AR!

随着设备的移动，应用会自动侦测到水平表面，并绘制出棱形网格。点击网格即可在平面上放置 Android 机器人。

之后，您可以通过 “添加为依赖项” 的方式，将 ARCore AAR Library 整合至现有的项目中。您的应用的 minSDKVersion  必须为 19 或更高。

Unity 上手

搭建开发环境：

• 安装版本 7.0（API 等级 24）或更高的 Android SDK。

• 安装 Unity 2017.2 Beta 9，并附加 Android Build Support 组件。

• 您需要在 Unity 中采用 ARCore SDK，您可以：

• 下载 SDK Preview for Unity 并解压

• - 或 -

• 使用这条的命令复制储存库：

  git clone https://github.com/google-ar/arcore-unity-sdk.git

实体设备的准备工作请参考上面 Android Studio 的上手部分。

创建新项目：

• 在 Unity 中选择 “文件” > “新项目”。

• 将您的项目命名为 HelloAR，保留 3D 模式的选中状态，并点击 “创建项目”。

导入 SDK：

• 导入 arcore-unity-sdk-preview.unitypackage：在 Unity 里点击菜单 “资源” > “导入包” > “全部”，导入 Unity 包的全部内容。

• 在 Unity 的 Project 窗口中，您可以看到 Unity SDK 文件和 HelloAR 示例应用。

配置 Build 设置：

点击 “文件” > “Build 设置” 以打开 Build Settings  窗口。

然后做如下修改：

• 将目标平台更改为 Android 并点击 Switch Platform。


• 点击 Player Settings 打开 Android Player Settings，随后更改以下设置：

• Other Settings > Multithreaded Rendering: 关闭

• Other Settings > Package Name: 改为一个独特的应用 ID，看起来像是 JAVA 包的名称，如：com.example.helloAR

• Other Settings > Minimum API Level: Android 7.0 或更高

• Other Settings > Target API Level: Android 7.0 或 7.1

• XR Settings > Tango Supported: 开启

• Scenes in Build 列出了您的项目中有哪些场景会被包含在您的构建中。按照下面的方法即可从 HelloAR 示例应用中添加场景到您的构建中：

• ‍在项目窗口中通过 Assets > GoogleARCore > HelloARExample > Scenes 选中场景。

• 点击场景并将其放进 Scenes in Build。

编译并运行示例应用：

请确保您的 Android 设备连接到了开发机，并点击 “编译并运行”。Unity 会将您的项目写入一个 Android APK，并在您的设备上安装并运行该项目。

随着设备的移动，应用会自动侦测到水平表面，并绘制出棱形网格。点击网格即可在平面上放置 Android 机器人。

您可以使用 Android Logcat 查看日志信息，也可以使用 Android Device Monitor 对设备进行详细分析。

Unreal 上手

搭建开发环境：

• 遵循下面三个步骤即可使用 ARCore 插件搭建 Unreal Engine：

• 取得 Epic's GitHub 储存库的使用权限：

  （https://www.unrealengine.com/ue4-on-github）

• 使用这条代码获得代 ARCore 插件的 Unreal 源代码：

  git clone -b 4.17-arcore-sdk-preview https://github.com/google-ar-unreal/UnrealEngine.git

• 从源代码编译 Unreal Engine。

• 参考 Unreal Android Quick Start：

  （https://docs.unrealengine.com/latest/INT/Platforms/Android/GettingStarted/index.html）

  搭建 Unreal 编辑器以便进行 Android 开发。请确保安装了版本 7.0（API 等级 24）或以上的 Android SDK Platform。

• 获得 Unreal HelloAR 示例项目。您可以：

• 直接从

  https://github.com/google-ar/arcore-unreal-sdk/releases/download/sdk-preview/arcore-unreal-sdk-preview.zip

  下载示例项目库并解压。

• - 或 -

• 使用下面的命令复制储存库：

  git clone https://github.com/google-ar/arcore-unreal-sdk.git

实体设备的准备工作请参考上面 Android Studio 的上手部分。

打开示例项目 HelloAR：

设定 Android 开发设置：

• 在菜单栏中，点击 “编辑” > “项目设置”



• 在 Android SDK 平台下的 Project Settings 中，请确保所有路径正确地设置到了您的 Android SDK 和 Android NDK 安装位置。将 SDK API Level 设置为 “matchndk”，然后将 NDK API Level 设置为 android-24 或更高

编译并运行示例应用：

打包 HelloAR 项目。在菜单栏中选择 File > Package Project > Android > Android (ASTC)。

此时会出现一个对话框。在对话框中创建名为 Builds 的新文件夹并点击 Select。

Unreal 开始打包项目，并在状态窗口（位于右下角）中显示进程。想要详细了解打包进程，参见 Output Log 窗口。

项目打包完成后，请确保您的设备仍连接着电脑。打开 Builds 文件夹，双击文件 Install_HelloARUnreal_Development-armv7-es2.bat （Windows 用户）或 Install_HelloARUnreal_Development-armv7-es2.command （Mac 用户），在您的 Android 智能手机上安装项目。

安装完成后，在您的设备上寻找名为 HelloAR UE4 的应用，并开始运行。

随着设备的移动，应用会自动侦测到水平表面，并绘制出棱形网格。点击网格即可在平面上放置 Android 机器人。
