施工图中常见的65个图例,你都知道吗?

泵阀之家  · 公众号  ·  · 2017-07-11 18:02

正文


泵阀之家合作伙伴,点击下方字体进入

  2017温州(金鹰)泵阀展于10月27日隆重召开

江南泵阀--专业氟塑料泵--值得信赖

有氟密管阀- 非金属阀门专业制造商

优质弯头 法兰 弯管 三通等管件生产企业

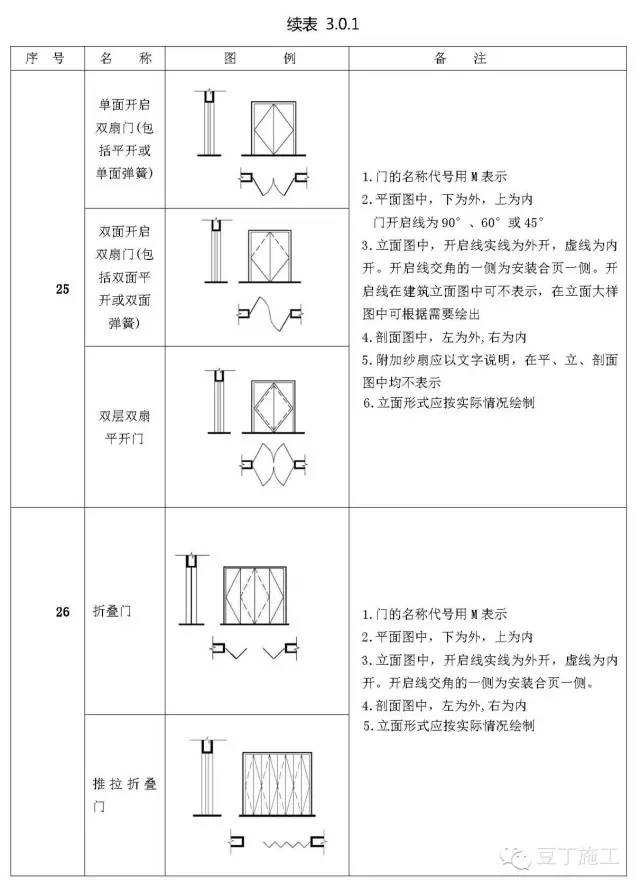

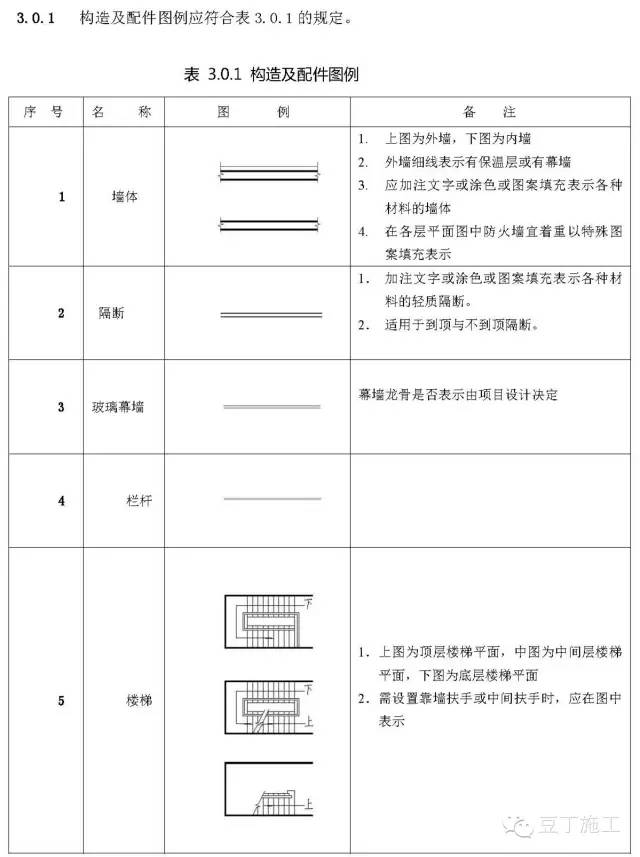

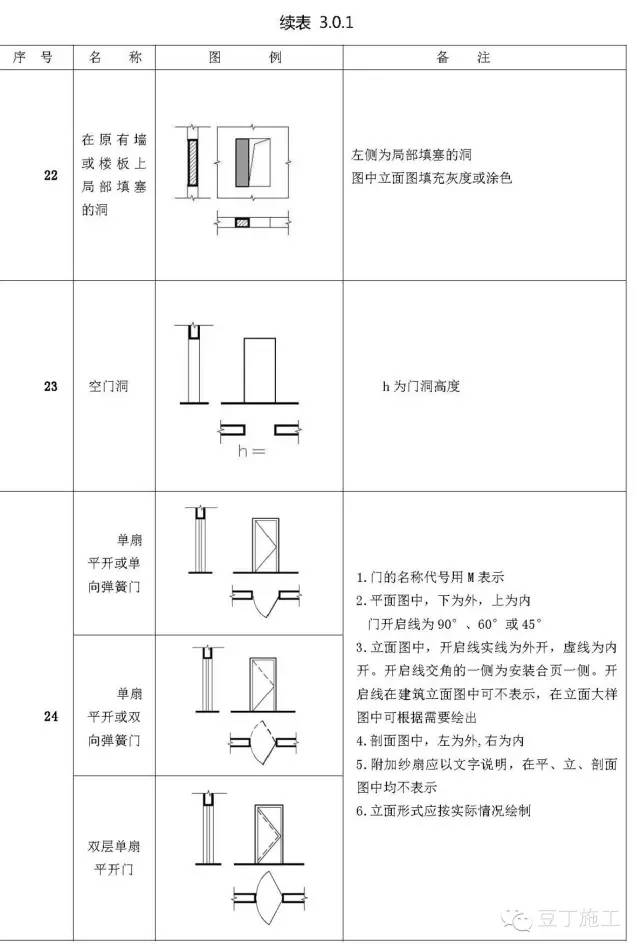

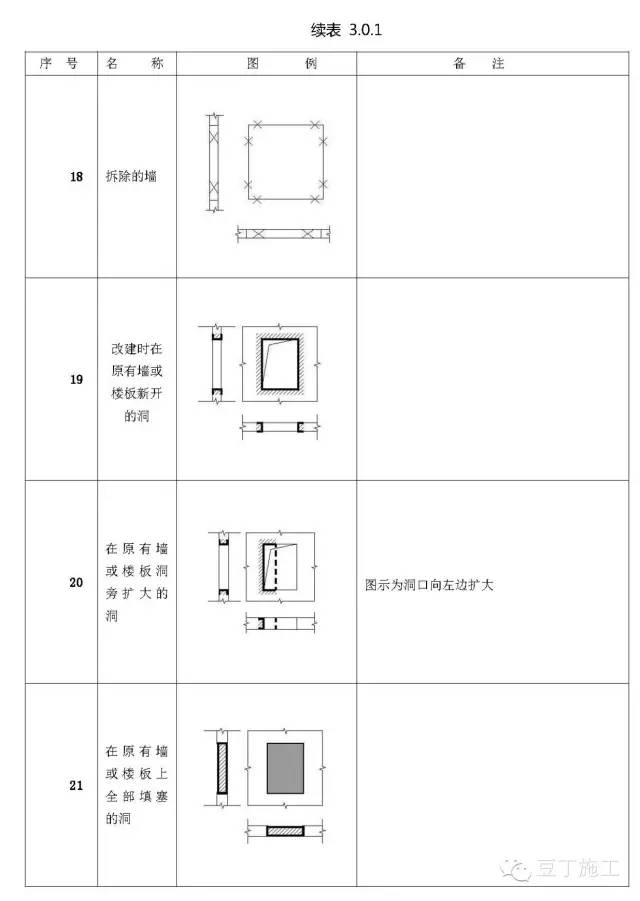

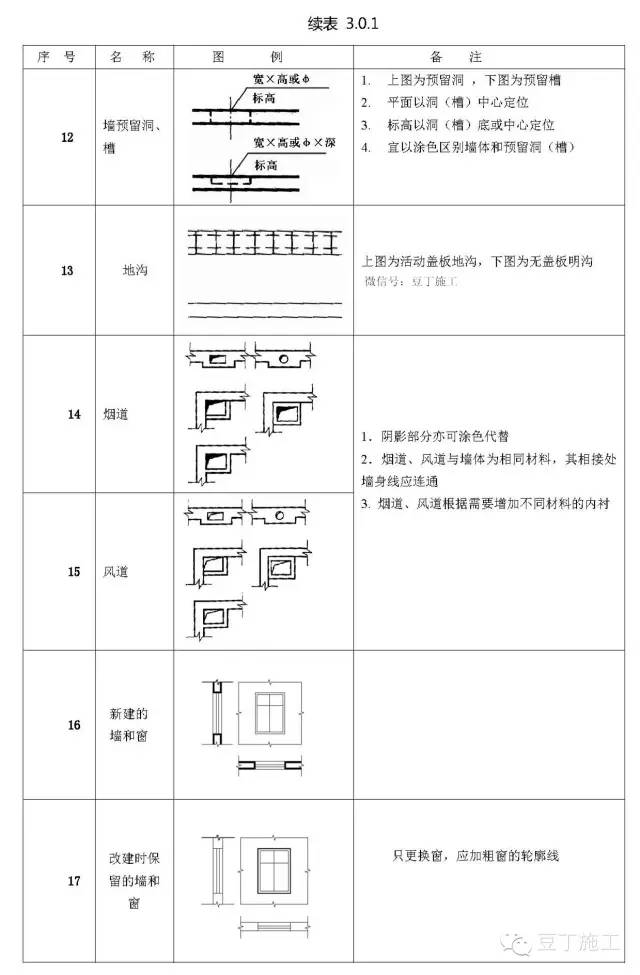

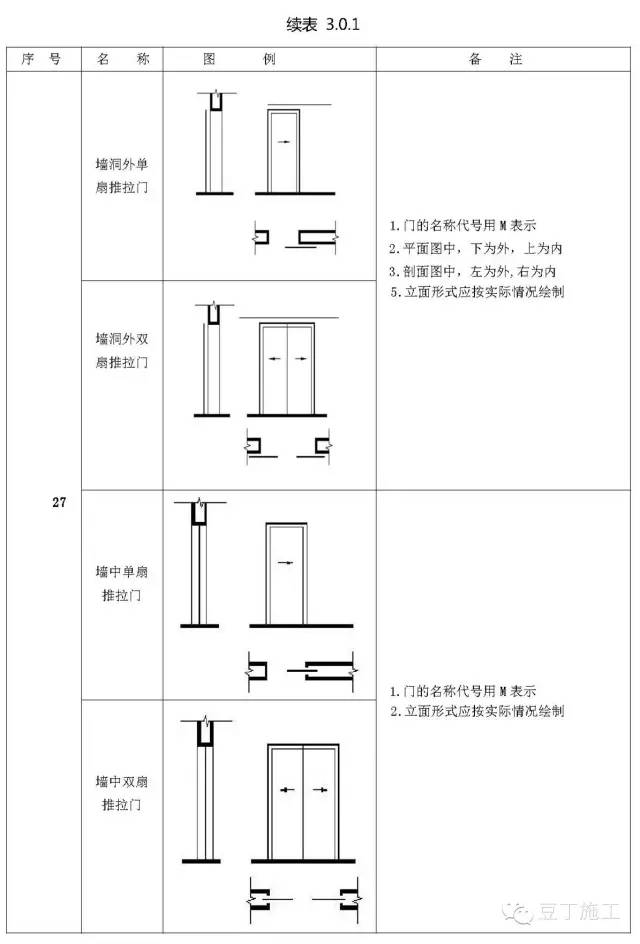

构造及配件图例应符合表3.0.1的规定



水平垂直运输装置图例应符合表3.0.2的规定



免责声明:本文来源豆丁施工,如涉及作品版权问题,请与我们联系


(有个人观点,请在页面底部留言评论)
