从哪些性能评估退役电池残值？
1、目前退役电池回收路径
2、退役电池快速检测平台
基本性能分析、残值状态评估、以及快速筛选重组检测平台需满足如下条件：
荷电状态的阻抗测量
3、实验规划
不同温度和不同老化状态对退役动力电池进行容量特性、SOC-OCV、EIS 和短时脉冲等基本性能测试，其中 EIS 测试是在不同SOC 和 SOH 下进行的。
以3.2V/15Ah/2mΩ为实验基础：

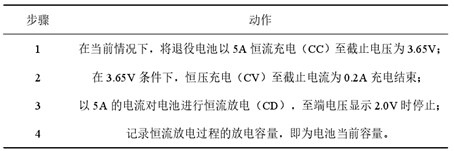

（1）容量测试
可获得充电容量、恒流和恒压两阶段充电容量、工作电压、能量以及充放电电压平台、恒流恒压容量比、放电容量与充电容量比（库伦效率）等和电池容量相关的参数。

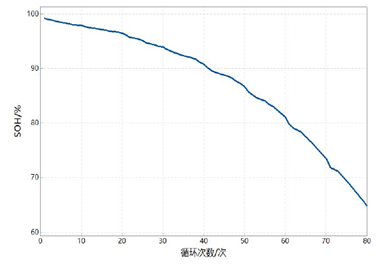

（2）容量与SOH的关系
退役电池的健康状况 SOH 一般定义为当前容量和额定容量之间的比率，也得到待测电池的当前容量随循环充放电次数的变化关系，也即可以得到 SOH 与循环次数的关系。
（
3
）容量与内阻的关系
除了前述的容量衰减，还伴有内阻增加、功率下降等特征。其中，内阻是表征电池老化的重要参数。
内阻组成与特性
1kHz交流内阻与容量关系：
役电池的容量基本在 14.00-15.50Ah 范围内，相应的交流内阻在 2.0-2.9mΩ之间，两者间无法直观的看出相关性。
直流内阻与容量关系：
直流内阻与剩余容量的分布图，可以看出直流内阻均值在 4mΩ左右，明显大于内阻测试仪测试出的内阻。因为直流内阻包含有欧姆内阻、极化电阻。
说明了内阻不太适合剩余容量接近额定容量的 SOH 预测，但可作为判断电池一致性的部分依据。
4、容量与恒压曲线关系
在循环充放连续损失活性锂的情况下，恒压充电电流曲线受电池老化的影响愈来愈大，曲线形状区分逐渐明显。电池健康状态与恒压阶段时间长短的变化趋势与线性拟合关系，表明恒压充电时间与 SOH 具有单调递减的线性关系，也即容量衰减会使恒压阶段的时间发生变化。但是，简单的利用恒压曲线时间表征电池的容量衰减也可能会因为无法达到截止电流值以及由于噪声干扰迫使恒压阶段提前结束等问题影响恒压充电时间的准确性。
退役电池不同老化阶段恒压电流曲线
内容源于【退役锂离子动力电池残值快速评估技术研究_骆凡】
