Excel仪表盘图表

仪表盘（guage，speedometer，dial chart，dashboard），是模仿汽车速度表的一种图表，常用来反映预算完成率、收入增长率等比率性指标。它简单、直观，人人会看，是商业面板（Dashboard）最主要特征的图表类型。一看到仪表盘，就会使人体验到决策分析的商务感觉。本文将以图文的形式给大家介绍仪表盘的制作方法。

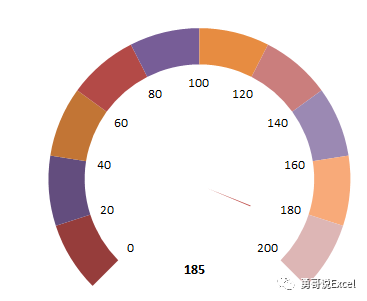

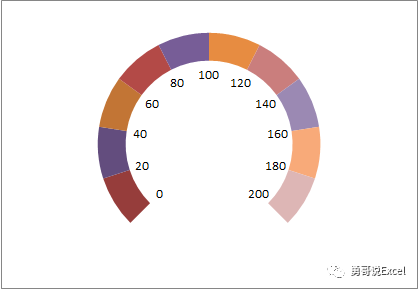

有下图这样的仪表盘，整个人的心情是不是都变得好了许多呢?稍安勿躁，看完这篇文章，你也可以做出心仪的仪表盘哦

作图思路

看看上面这张仪表盘，我们可以清洗地发现仪表盘包含了下面几个部分：外圈、预警色带、刻度标签,并且都是一圈一圈的。因此我们可以使用环形图及其标签来制作，指针则使用一个透明饼图来模仿。

作图步骤

1.画出仪表盘

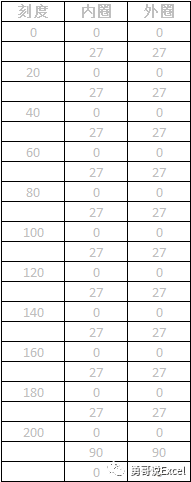

从上面这张仪表盘我们可以发现，刻度并没有占满整个仪表盘而是留下90度的空白，在剩余的270度我们巧妙地分成了10等分。以此为规律我们可以设计出如下表所示的数据，用于制作仪表盘。

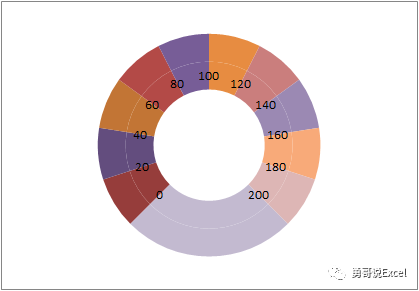

将刻度，内圈，外圈分别添加到环形图的轴坐标，系列。并且给内圈添加刻度。得到如下的图。

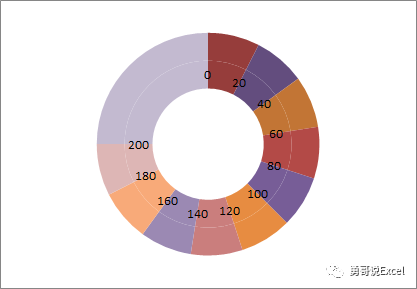

这张图显然不是我们想要的效果，继续对图形进行优化。我们可以发现淡蓝色区域，其实应该放在正下方。可以通过如下方式进行调整

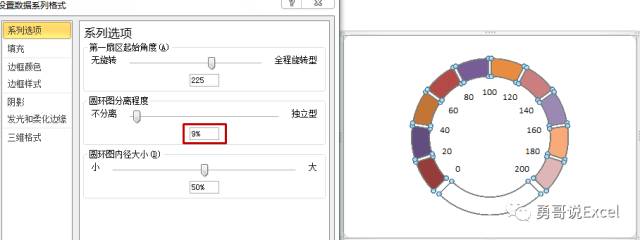

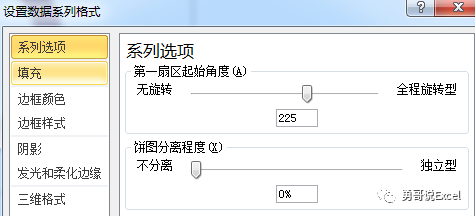

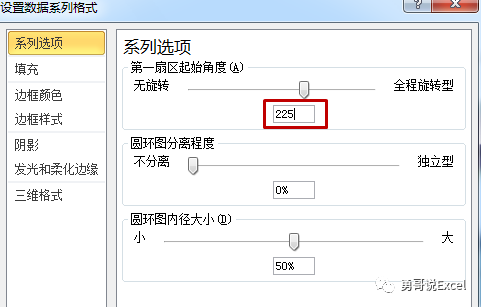

第一扇区设置成225度，目的是让淡蓝色区域位于正下方

效果图如下

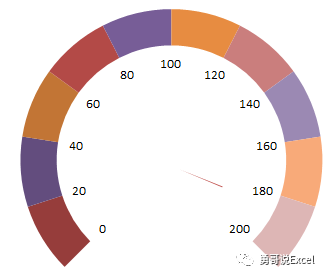

将内圈背景色设置为白色,正下方的区域背景色设置为白色

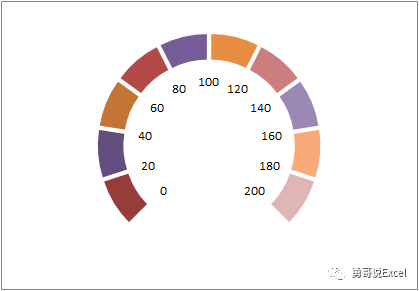

让仪表盘分开一点

效果

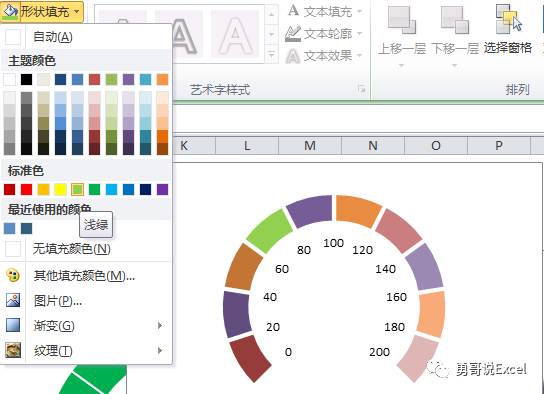

根据实际情况调整颜色，选中对应区域设置填充色即可

2.画出指针

上面画好了仪表盘，接下来需要借助饼图画出指针。指针的原理就是对应数值在270度中的占比。那么我们可以设计出如下表所示的表格

第一个数值是当前的刻度值，第二个参数是指指针的大小，第三个刻度值是指270度中，剩余部分。因此可以分配出占比，也就是指针指向仪表盘的位置

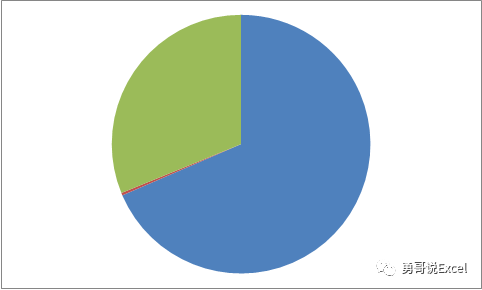

插入饼图

我们要显示的其实是图中红色部分的内容。对上图对比，你会发现指针的位置其实是不对，可以通过调整第一扇区的角度来改变指针的位置。很明显需要与上图的环形图的第一扇区起始角度保持一致，只有这样指针才会指向正确的仪表盘位置。

因为我们要的是红色部分的内容，需要将绿色和蓝色部分的背景色设置为白色.得到如下图所示的指针

将指针添加到第一步完成的仪表盘中，即可实现。整个仪表盘的效果啦

注意在将指针添加到仪表盘的时候，一定要将指针至于顶层哦

再把当前值，显示到仪表盘上就完美啦

至此，仪表盘制作完毕。
