拒绝Precision 3540移动工作站的6个理由 (上)

本文内容非商业用途可无需授权转载，请务必注明作者及本微信公众号、微博 @唐僧_huangliang，以便更好地与读者互动。

目录（上、下篇）

- 专业的设备，就让它做专业的事

- 定位： 2D 和简单 3D CAD 、重载 Excel 用户

- 测试平台：对比台式 PC 和主流游戏显卡

- CPU Turboost 超频设计和 Super PI 测试

- 显卡：究竟是 Radeon Pro WX 2100 还是 3100 ？

- SolidWorks 性能对比、什么是 RealView ？

- FSAA （全屏反锯齿）在 3D 设计软件中的应用

- BIM 应用实测体验： Autodesk Revit

专业的设备，就让它做专业的事

工作站最初是为了 图形设计 、多媒体数字内容创作而生，所以我希望把 评测重点 放在这一块的实际功能体验上。当然我也想介绍一些别的方面，相信有读者朋友会感兴趣：）

随手拍的照片，效果不够好请大家见谅：） 15 寸笔记本机身除了屏幕大，还有一个好处就是键盘的尺寸，比如这款 3540 的右边可是有 数字小键盘区 哦。

Dell Precision 3540 移动工作站，首先它也是一台 15.6 英寸的笔记本电脑。由于我之前上手过 Latitude5480 、 5495 等几款商用笔记本， 3540 工作站外壳质感是差不多的。不过这款 15 寸屏幕的边框比较窄， 机身尺寸比较轻薄 。

Precision 3540 的重量只有 4 磅出头，也就是 1.83kg 。相比之下专门主打轻薄的 15 寸移动工作站 5530 也要 1.78kg ，而后者是定位在 MacBook Pro 这一级别的（操作习惯和软件生态有所不同）。相比之下， Dell 3540 的性价比应该说是比较高的。

问题 1 ： Precision 3540 看上去和商用笔记本区别不大？

我们先简单看下这台 3540 的接口：

- 1 个交流电源接口；

- 1 个 USB 3.1 Gen 2 (USB Type-C) 端口，支持 DisplayPort/Thunderbolt （雷电），也支持供电；

- 3 个 USB 3.1 Gen 1 端口；

- 1 个 microSD （ TF ）读卡器；

- 1 个耳机 / 麦克风端口；

- 1 个 HDMI 端口；

- 1 个 RJ-45 千兆以太网接口

我个人比较喜欢这种端口设计，因为现在不少轻薄笔记本将 USB 换成 Type-C 、取消有线网口甚至 HDMI ，当你同时连接多个外设、投影机或者需要用网线调试有些设备时，不用带个 Dock 扩展坞还能方便一些。

移动工作站的主要目标人群也是企业和高端个人用户，这一点上和商用笔记本差不多。根据我的经验， 商用产品在可靠性等方面的设计要求普遍比低端消费级 PC 要高 ，比如硬盘的选择、接口的稳固性等方面，我曾在《 论 SSD 蹭热点的姿势： 20ms 连续掉电测试，还是 100 万次开关机？ 》有过相关讨论。

Precision 3540 的后盖是由多个螺丝固定的。取下后可以看到内存、 SSD/ 硬盘的维护都很方便。这台测试机原来安装了 1 条 8GB 内存，出于性能测试的考虑我换成了 2 条 16GB 。该机型的 M.2 接口支持 NVMe （ PCIe 3.0 x4 ）或者 SATA SSD ，随机带的 512GB SATA 我觉得够用了就没有换，本次 测试的重点在于显卡和 CPU 。

定位： 2D 和简单 3D CAD 、重载 Excel 用户

在 Dell 官方资料中，对 3540 移动工作站的定位评价是：强大的 2D 、简单 3D CAD （计算机辅助设计）和重载 Excel 用户。

- 对于 Excel 表格而言，我觉得同等 CPU 、内存配置的高端商用笔记本也能胜任？这一点上移动工作站算是跨界了吧。

- 2D 图形设计，典型用户群应该是 Photoshop 、 AutoCAD 中的非 3D 应用等。 显卡的 2D 性能至少在十几年前就没有瓶颈了，而屏幕的色彩表现往往更加重要 ，涉及到各种视觉内容的创意工作，特别是出版、印刷相关的。

- 3D 设计会真正考验显卡的性能，还有 CPU ，下文中我会给大家分享这部分测试。 Precision3540 配置的 AMD Radeon Pro WX2100 2GB 专业显卡，如果只看硬件规格上就是个入门级的水平，所谓“简单 3D ”到底能达到何种程度呢？

3540 移动工作站在硬件上和商用笔记本最大的差别，除了这块专业显卡之外，就是 100% sRGB 色域的 Premier Color 液晶屏 。我特地去查了 Latitude 5500 等型号商用笔记本只有另外几款 45% NTSC 级别屏幕可选。

在 PremierColor 中查看显示屏信息

Dell PremierColor 软件可以从 Windows 10 应用商店下载，它只支持部分不低于 100%sRGB 色域显示屏的 Precision 和 XPS 系统。

sRGB 的普及，是因为它能统一显示和打印两端的颜色标准，用户可实现所见即所得。

391-BEHN : 15.6 英寸 FHD WVA, 1920x1080, 防眩光非触控 , 100% sRGB （通过服务编码查到的配置）

PremierColor 软件中还能看到显示屏的液晶面板信息。比如这台 Presision 3540 使用的面板应该是来自 LG 。右边的具体色域范围指标中可以看出不同屏幕出厂调教的差异。

一块好的液晶面板固然重要，但出厂的色彩调校准确度也很关键 ，这方面 Dell 专业系列显示屏的口碑还是不错的，少数要求苛刻的用户还可以使用专门的校色设备（如“蜘蛛”）。

测试平台：对比台式 PC 和主流游戏显卡

为了和 Precision 3540 做性能对比，这次我并没有找一台普通的商用笔记本，也没有用入门级的台式工作站。 Dell 成铭系列 PC 没有配置专业显卡，不是专门针对图形设计用途的，也没有相关的兼容性认证。但客观地看， i5 或者 i7 CPU 、中高端 GeForce 显卡确实被一些预算有限的轻量级设计用户所采纳，我也想借此机会对它们的性能做个比较。

问题 2 ：低功耗配置的性能也会成倍下降吗？

Core i5-8500 是一款 6 核 65W 处理器，基础频率比 3540 移动工作站的 4 核 15W i7-8565U 高出不少，多线程性能领先是必然的。不过 i7-8565U 的最高 TurboBoost 超频支持到 4.6GHz （单核），我们知道 不少 CAD 设计软件日常的图形交互操作还是单线程 的，那么实际表现又是怎样呢？

入门级的 Radeon Pro WX 2100 虽然有专业显卡的血统，但用于台式机的 GeForce GTX 1060 无论显存容量还是功耗都是前者数倍。在这样的配置下，移动工作站还能体现出它的价值吗？

至于系统内存容量，都是双通道和 DDR4-2667 速率，我实际测试的模型没有太大的， 16GB 容量足够应付。

CPU Turboost 超频设计和 Super PI 测试

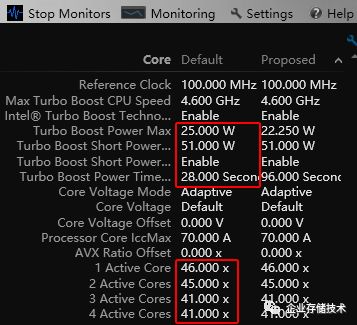

这个截图是我在 Core i7-8565U 上运行 Intel Extreme Tuning Utility ，对于绝大多数笔记本的用户我并不推荐拿这个软件去做什么调整，因为现在 Intel CPU 自己预置的性能 / 电源管理调节机制已经相当成熟 ，但用来监测 CPU 实时温度和功耗还是不错的。

虽然 i7-8565U 的 TDP 只有 15W ，但 短时 Turbo Boost 功耗支持到 51W ，限制是最长不超过 28 秒。在散热和 CPU 温度允许的情况下， 更长时间的 Turbo Boost 功耗为 25W 。

Super PI 是个非常知名的 CPU 单线程计算测试 ，如上图， Super PI 进程实际的 CPU 占用率保持在 25% （也就是用满了 1 个核心）。此时 i7-8565U 的频率可以超过 4.4GHz ，下面看看性能数字：

Core i7-8565U 运行 Super PI 一百万位计算，耗时 8.219 秒

Core i5-8500 运行 Super PI 一百万位计算，耗时 9.422 秒

以上只是先做个理论基础的验证， 15W TDP 的 i7-8565U 确实可以拥有比较优秀的单线程性能。

显卡：究竟是 Radeon Pro WX 2100 还是 3100 ？

由于图形工作站应用软件有不少是基于 OpenGL 3D API 的，所以在评价专业显卡性能特别是和消费级显卡对比时不应只看硬件指标。由于这款移动显卡的节电设计，在轻负载（基本没处理 3D ）时 PCIe 接口速率下调至 x2 1.1 。

问题 3 ：独立显卡为什么走 PCIe 3.0 x8 ？

同时我也看到了这块 Radeon Pro WX 2100 采用 PCIe x8 的设计。之前已经有资深媒体评测指出，由于 8 代 U 结尾笔记本 CPU 采用集成 PCH 的单芯片双 Die 设计， CPU 核心直连的 PCIe lane 只有 16 ， Dell Precision 3540 选择将其中的 x8 分给 M.2 NVMe SSD 和 TB3 雷电接口，以保证这部分的性能。

至于入门级专业显卡 Radeon Pro WX 2100 ， PCIe 3.0 x8 足够它使用了。我对这一点比较有把握，因为曾经在速度只有一半的雷电接口（相当与 PCIe x4 ）上测试过更高端的显卡。

专业图形工作站的一大优势是 ISV 认证，可以保证硬件对应用软件最好的兼容性，并且在出现问题时能获得充分的技术支持。

上图是我在达索 SolidWorks 网站查询，已经可以看到 Dell 品牌下面有 Precision 3540 这一项。

不过到了显卡这里，型号却变成了 WX 3100 ？认证驱动版本号是 AMD 公版的 19.Q2 。

经过尝试，只有使用 Dell 网站下载的显卡驱动安装，型号才能显示为 Radeon Pro WX 2100 ， 估计 AMD 为 Precision 3540 机型提供了专门定制的显卡，其 Vendor ID 与之前的 WX 3100 相同 。不过，既然 ISV 软件厂商都认证过了，我们也没必要去纠结这个型号的显示...

未完待续

下篇中（ SolidWorks和Revit实战 ）还会讨论余下的3个理由：

问题 4 ： 使用 Direct3D 的设计软件还需要专业显卡吗？

问题 5 ： 入门级专业显卡能跑动多大模型？

问题 6 ： 3540 移动工作站胜任不了哪些应用...
