帕累托图，还不会的来看看啦

有朋友让我快点、马上、立刻、最先分享帕累托图的绘制方法。

什么是帕累托图？主要想表达何种含义呢？让我们慢慢聊。

帕累托图（Pareto chart）由来

是以意大利经济学家V.Pareto的名字而命名的。按照发生频率大小顺序绘制的直方图。

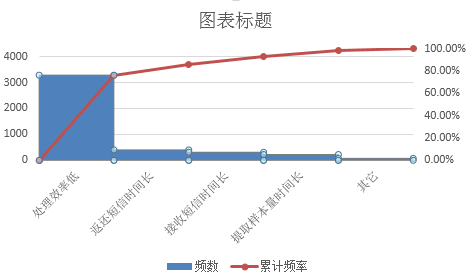

帕累托图长什么样？

此图长相特点是：

1、频数从左至右，由大至小进行排列。

2、折线图是频数的累计频率。累计这两个字很重要，每一个红色折线图是频数累加的占比。

3、累计频率从（0,0）坐标开始，最终升至1。

4、累计频率第二个坐标点，需在第一个频数长方体的右上角。

以上就是帕累托图的图片特征，符合以上特征的，可以称为帕累托图。

帕累托图作用是什么？

帕累托图能区分“微不足道的大多数”和“至关重要的极少数”，从而方便人们关注于重要的类别。帕累托图是进行优化和改进的有效工具，尤其应用在质量检测方面。

通俗讲：帕累托图可以轻松的体现并分析出主要因素。特别多的用于QC质量管理中。

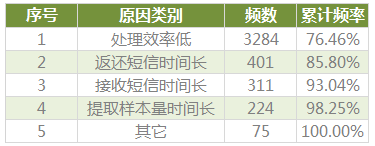

原表：

源数据有原因类别归类，每个类别出现的次数，还有他们的累计频率。正常有频数后只知道频率的，累加频率就是自己本身的频率加上前面的频率。

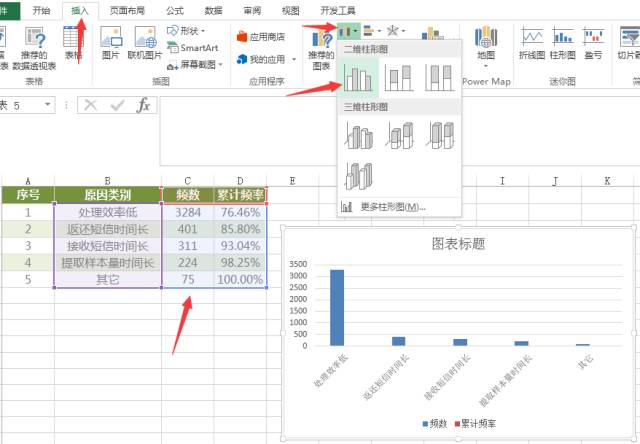

第一步：插入柱形图

第二步、更改累计频率图表类型

备注：帕累托图的累计频率是从（0，0）坐标开始，因为所有从（0，0）坐标开始的折线图，都是用散点图绘制的（铁律），所以累计频率需要改为散点图。

tips1：选中累计频率，怎么选择呢？由于累计频率数据很小，很难在图的区域选中，所以我选择两次单击图例中的累计频率，累计频率四周都是小气泡，意味着累计频率这个系列已经被选中。

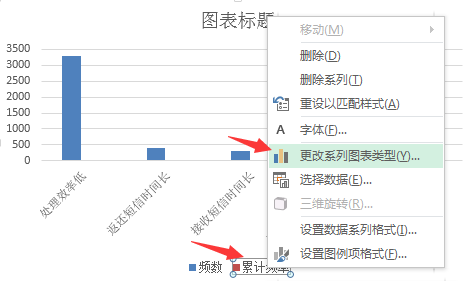

tips2：右键-更改系列图表类型

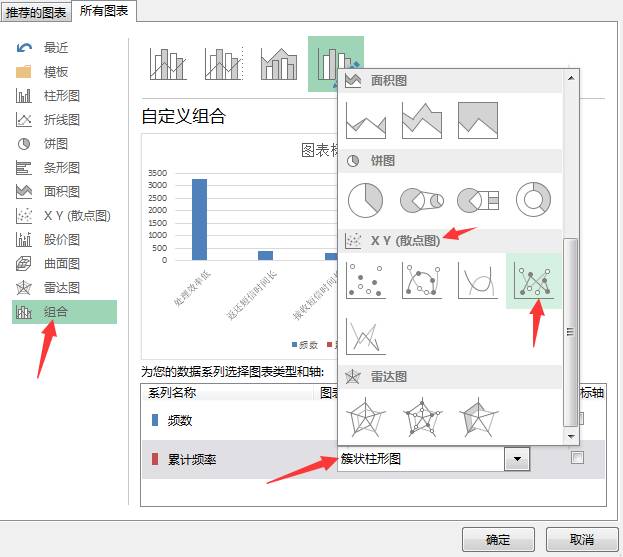

tips3：组合-累计频率那里更改为XY散点图中的带直线和数据标记的散点图

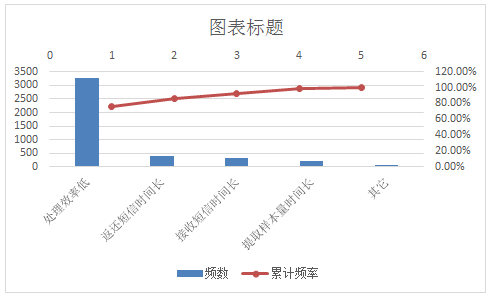

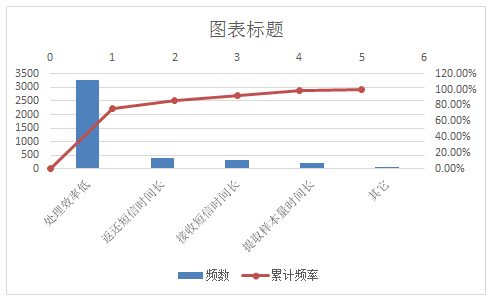

更改后的图表

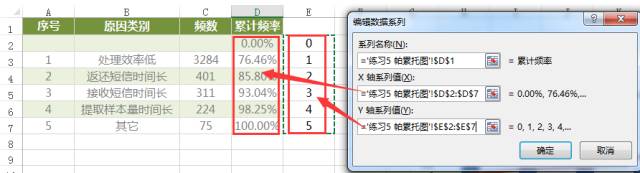

第三步、增加辅助列并变更散点图源数据

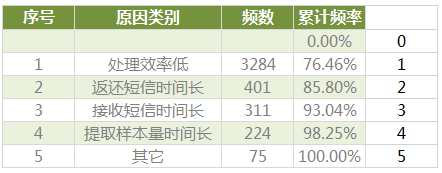

由于累计频率是从（0,0）开始的，原数据并没有（0,0）坐标，所以需要增加辅助列。

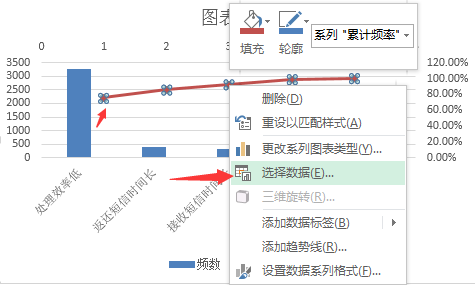

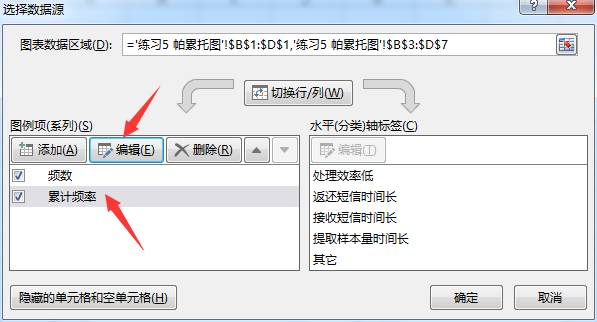

tips1：辅助列创建方式如上图。接下来要更改XY散点图的源数据了

第四步、调整各种刻度

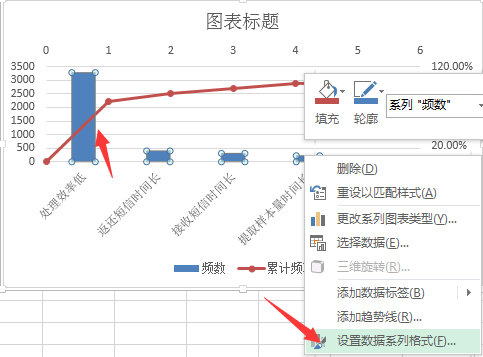

tips1：我需要把柱形图，变得胖胖的，并且手拉手坐到一起。

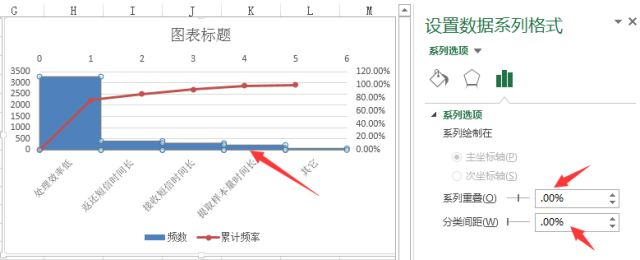

tips2：选中柱形图后右键，然后选择最下面的，可以看到系列选项。将分类间距调整为0，大家就排排坐了。

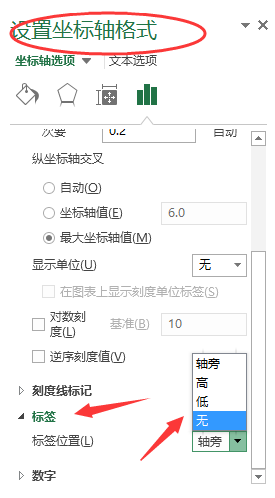

tips3：调整水平次坐标

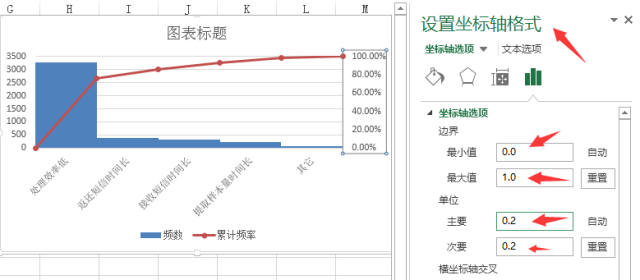

tips4：调整垂直次坐标

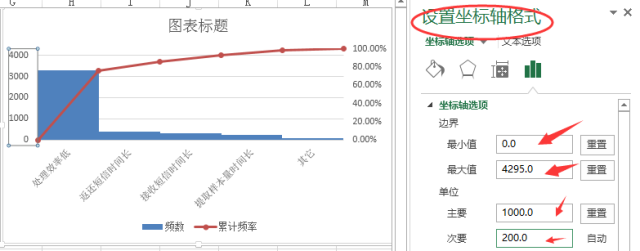

tips5：调整垂直主坐标

第五步、美化图表

Tips1：双击图表标题改文字（不演示）

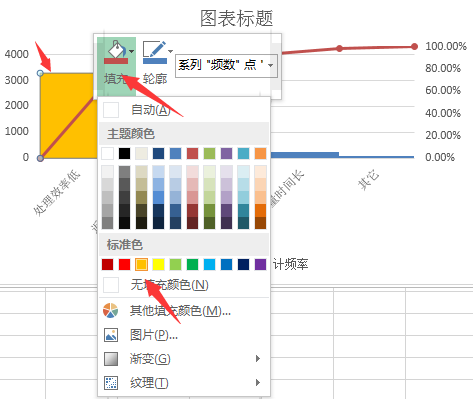

Tips2：改变柱形图颜色

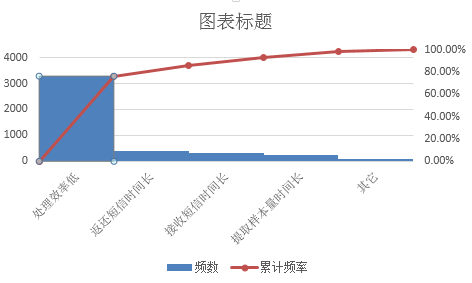

第一次单击柱形图状态（每个柱子都有气泡）

第二次单击柱形图状态（只有某个柱子有气泡，证明此时可以改变某个柱子的状态）

改变柱形图颜色

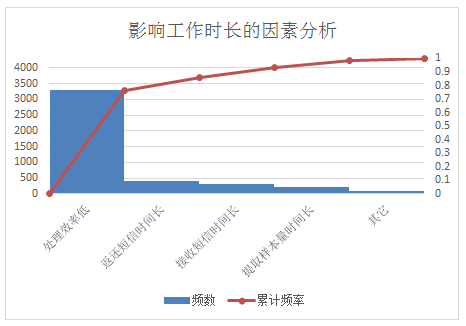

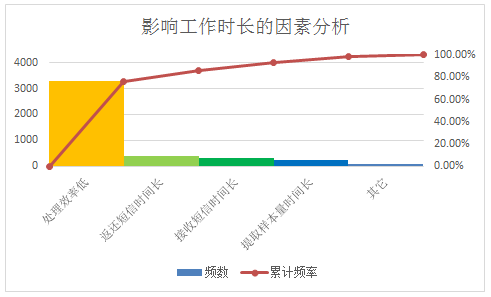

成稿！！！
