最近这一周，一直在梳理合适的建筑轮廓数据源来支撑产线相关的产品，一通下来，也是踩坑很多，之前也给大家分享过很多建筑轮廓的数据源，结合这次基于QGIS+天地图的方法，系统的给大家做一个总结，大家结合自己的实际需求，合理选择：

1、OSM：免费，属性信息很全（高度、名称等），对于咱们国内城市来说，有些区域缺失很多，如果做一些学习研究还是可以的，QGIS也有插件可以下载，BlenderGIS也有集成，有需要的可以翻看我之前的文章：

BlenderGIS：基于Blender快速制作科技风城市建筑白模；

QGIS- OSMDownloader ：从二维到三维：QGIS带你探索三维建模的无限可能 ;

2、Zenodo：免费，基于遥感影像解译的，数据整体覆盖很全，而且还有高度字段，一线城市的数据质量还行，但小城市的数据质量就很感人，需要的可以看我之前文章：《全国建筑矢量数据一键下载（含高度字段）》；

3、AI解译：主要是提供AI影像解译的工具或者平台进行建筑轮廓提取；

QGIS插件：两个插件，一个是 Magic Wand ，免费，但处理结果很感人，对我而言不可用；另外一个是 mapflow ，收费，有免费配额，处理结果还不错；

大厂平台：一个是阿里达摩院 AI Earth ，提供了很多种解译工具，也是有免费的配额，地址： https://engine-aiearth.aliyun.com/#/ ；另外一个是商汤科技的sceneEarth ，精度很高，效果也很不错，官方也展示很多城市的专题图数据（矢量切片服务），但是下载数据需要收费，也是有免费配额，地址： https://senseearth-cloud.com/ ，上述两个出来的建筑数据，都是没有高度的；

4、图商：主要和高德地图商务那边聊了一下，主打的就是一个贵字，直接就给我劝退了，具体就不展开说了，如果你不差钱，那就当我没说~

回到今天的主题，今天要和大家分享的是，完全基于QGIS，叠加天地图电子地图，实现建筑轮廓数据的一键提取，除了没有高度之外（高度信息可以和zenodo数据进行叠加，通过空间挂接获取），个人认为数据精度可以吊打市面免费公开的数据，给大家看一下我实际测试的一片区域：

具体的实现思路：基于天地图的电子地图，对电子地图中的建筑轮廓数据进行颜色采样，接着对栅格数据进行二值化处理，最终通过栅格转矢量，获取相应的建筑轮廓数据，具体操作流程如下：

1、数据准备

打开QGIS，并加载天地图电子地图（其他电子地图也是ok），我用的是天地图的插件，在QGIS插件管理器中搜索“ TianDiTu”，安装即可，当然你也可以通过url，以WMTS服务的形式把地图加载进来，个人觉得插件还是很好用~

安装完成之后，会出现相应的工具条，记得配置天地图key，具体key的申请，可访问： http://lbs.tianditu.gov.cn/server/MapService.html ；

2、构建提取区域

天地图加载进来后，选择需要提取建筑轮廓的区域，我这里选择的是长沙的某个区域，这里需要注意的是，区域不要过大，区域过大，处理的时间就越久；接着在图层树中选择【天地图-矢量地图】，右键导出-另存为；

接着在弹出的窗体中，按照下图中标红进行设置，分辨率我是按照地图单位进行设置的，即：一个像素代表的实际尺寸，也可以通过下面的行列进行像素值设定；

最后点击确定，我们就把需要提取建筑的区域导出来了，最后再设置一下他的伽玛值，滑到最右侧即可，这样做的目的是方便我们更容易区分建筑和其他地图元素，最后点击应用即可；

接着，我们可以看到整体地图的配色就发生变化了，建筑的颜色变成偏绿的效果了，具体如下：

3、栅格二值化

接下来，我们点击上述处理后的地图，通过属性拾取，获取建筑的颜色分带值，如下：

这个值很重要，一定要记住，一会做栅格二值化的时候会用到，主要有4个Band，表示RGBA；接着我们在工具箱中点击【Raster calculator】栅格计算；

接着在弹框中，设置【Input layers】输入图层（待处理图层），然后设置输出范围（默认从图层计算即可），以及输出CRS，选择EPSG:3857，最后设置相应的输出路径；

最后再详细说一下这个Expression表达式，点击表达式，在弹出窗中，按照上述咱们获取的RGB值进行过滤，目的是只过滤出建筑轮廓，这里需要注意的是，图层后面都会有一个@符号，后面跟1、2、3，1表示R，2表示G，3表示B，A不用关注，然后再把相应的值对上即可，最后通过and（并）的方式构建条件语句；

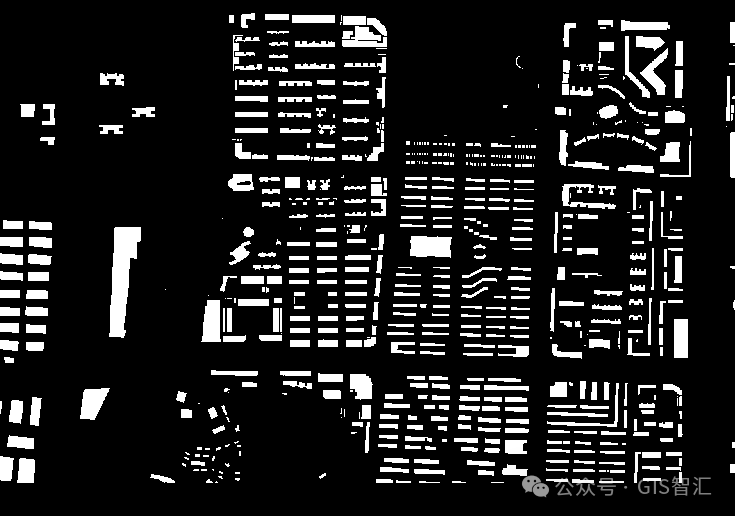

最后点击run执行，我们就获取到了只包含建筑数据的栅格二值化的灰度图，如下：

4、栅格输出矢量shp

接下来，我们就需要把栅格图转成矢量数据了，点击工具箱中栅格转矢量工具，如下图：

在弹窗中选择刚才输出的二值化数据，设置输出路径，即可完成建筑矢量shp数据的输出；

5、数据美化

输出之后的shp数据，会有一个大的范围底面，我们只需要通过编辑，将相应的底面删除即可，这里不再赘述，这里需要着重说的一个点是，导出的数据有些轮廓的锯齿感很明显，这个时候需要对数据进行简化平滑处理，消除多余的锯齿。

点击工具箱，在工具箱中的【Vector geometry】中找到【Simplify】化简按钮，如下图：

点击化简，在弹窗选择刚刚输出的shp数据，设置相应的输出路径，其他参数默认即可，最终完成相应的数据化简；

至此，就完成了整个建筑轮廓的提取，整体精度是相当高的，但是缺失相应的高度信息，正如我前面说的，我们可以拿着提取后的数据和zenodo数据进行叠加，通过空间挂接，就完成了高度字段的挂接，感兴趣的小伙伴可以尝试一下，有任何问题欢迎私信沟通讨论~
