上一帖介绍了斜率图的简单做法和优化做法，学员们练习的图表都很漂亮！下面是学员阿思猫的作品。
本帖介绍第3种做法，能交互式突出显示的智能斜率图，这个做法比较极客，属于Excel作图的高阶程度。
图表和交互功能的主要特征有：
根据指标的上升或者下降，折线图自动分为两组，用不同颜色区别显示，方便阅读和理解。
两侧标签均显示类别名称和指标，分别左右对齐，也是方便阅读。
左侧表格里的类别名称带有单选框按钮，选择后，表格和图表都能突出显示。
本例我们使用散点图来制作，包括折线图和数据标签。并且，考虑在左侧列表上增加单选按钮，给图表增加动态交互的功能。
要实现这些效果，需要多少组数据呢？
上升和下降的折线图，2组散点图，根据指标升降计算分别准备。
左右分别对齐的数据标签，2组散点图。
突出显示的折线图和标签，1组散点图。
顶上的指标名称标签，1组散点图。
因此总共需要6组散点图xy数据。
为方便理解，本帖把数据组织和制作步骤合起来讲解。
1、两组分色的折线图
两组分色的折线图，用两组散点图来绘制，根据指标是上升还是下降来判断，准备K、L和M、N两组xy数据。
一个散点图序列要实现分段的效果，每个线段需要3个数据点，即左侧起点（before）、右侧止点（after）、空。为方便简化不费脑地写公式，我准备了3列辅助id数据，
* id1，1到36*3=108
* id2，1到36，每个重复3次
* id3，1到3，重复36次
对于上升的部分，xy取值公式如下：
x值，K7：=IF(INDEX($F$7:$F$42,I7)>=0,CHOOSE(J7,1,2,NA()),NA())，意思是，如果是上升，则按id3每123依次取值 1、2、空值。
y值，L7：=IF(INDEX($F$7:$F$42,I7)>=0,CHOOSE(J7,INDEX($D$7:$D$42,I7),INDEX($E$7:$E$42,I7),NA()),NA())，意思是，如果是上升，则按id3每123依次取值 起点值、止点值、空值。
下降的部分则刚好相反：
x值，M7：=IF(INDEX($F$7:$F$42,I7)
y值，N7：=IF(INDEX($F$7:$F$42,I7)
以上公式都要下拉到36*3=108行。
为实现断开的效果，要筛选出所有id3=3的行，删除清空其xy数据，删除后取消筛选。这样散点图就不会绘制这些数据点，得到断开的线段。

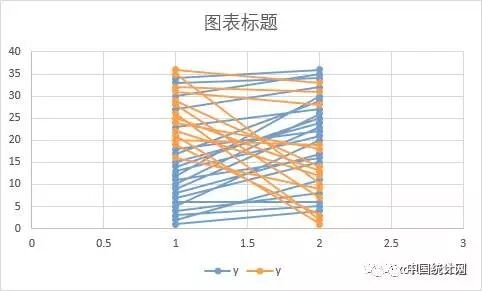

作图步骤1：现在，以 K6:N114 区域插入带折线和标记的散点图，就得到如下的图表。注：2013以上版本可以这样一次插入，2010版本前需要先用K、L列做散点图后，再添加M、N列数据。对上升和下降的折线图，可以使用具有涵义的红绿色来表示，也可以都使用灰色。

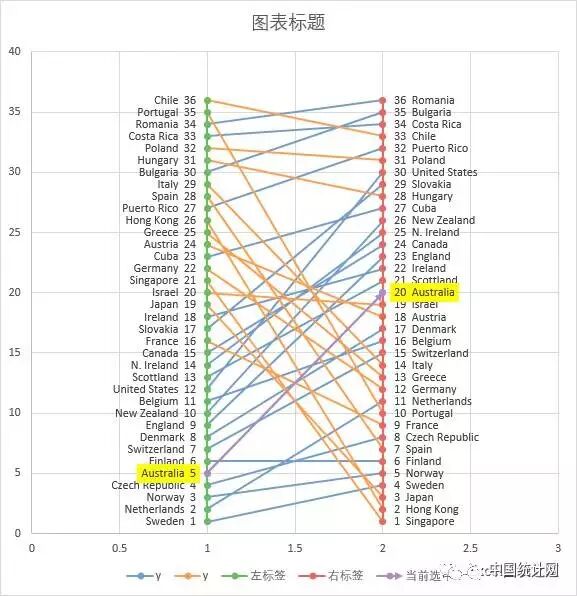

2、左右两侧的数据标签
两侧分别左右对齐的数据标签，也是使用两组散点图来显示，只需要与数据源一致的行数，Q~V列。
以左侧标签为例，xy和标签的取值如下，右侧标签与此类似。
x值，Q列，全取1。右侧标签则全取2
y值，R列，取起点的指标。右侧标签则取止点的指标
标签值，S列，取名称列+起点值，=C7&" "&TEXT(D7,0)
作图步骤2：图表添加1个序列，指定xy数据为Q、R列，添加数据标签，指定为S列，在左。同样方式添加右侧标签序列，指定数据标签为V列，在右。
3、表格里的选择按钮
现在，考虑把数据源的C列分类名称，添加单选框按钮，提供给用户选择，给图表添加交互功能。
作图步骤3：插入一个单选框按钮，文字清空，锚定 对齐到B7单元格，结果链接到$B$6，然后下拉复制B7到B42，得到36个单选框按钮。试着选择这些单选框，选择结果会反映在$B$6。
不过，我做的时候，是利用自己写的自定义宏按钮，可以一键批量插入单选框，非常高效，演示如下图。
这个做法我们在《向经济学人学图表第2季》里有介绍类似做法，那里是一键批量插入对齐在单元格里的复选框。想学习这个一键高效的方法，可以参加经2季课程。

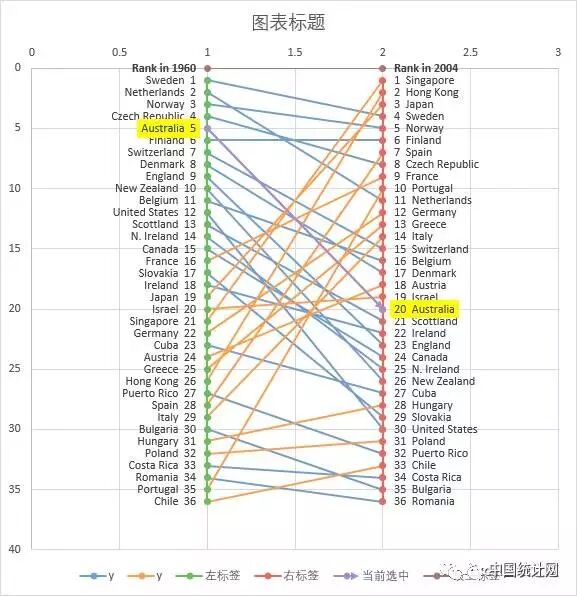

4、图表里的突出显示
然后准备用来突出显示当前选中类别的辅助数据，X~Z列。
x取值分别为1、2，y取值则根据单选框的结果B6来提取，分别为 Y7：=INDEX(D7:D42,B6)，Y8：=INDEX(E7:E42,B6)，数据标签为类别名称+指标。
作图步骤4：图表里再添加1个序列，指定xy为X、Y列，添加数据标签指定为Z列，两个标签分别靠左和靠右，黄色填充。这个散点图的线条可以粗点，亮色，并添加个末端箭头。
现在选择表格上的单选框，图表中应该有动态突出显示。
5、顶上的指标名称标签
顶上的指标名称标签，可以直接使用文本框来画，不过这里我们还是使用散点图来显示，能更加精准对齐。准备xy数据，AB~AD列。
x取值分别是1、2，y取值，=COUNTA(C7:C42)+1。不过，这里因为是排名，y轴需要逆序类别后符合阅读习惯，因此这里直接取0。数据标签AD列，则直接引用指标名称。
作图步骤5：图表里再添加1个序列，指定xy为AB、AC列，添加数据标签指定为AD列，两个标签分别靠左和靠右。
6、左侧表格的突出显示
用户选择后，我们给左侧表格也添加一个突出显示的效果，反馈用户选择。根据选择突出显示行，是使用了条件格式，我们在《向经济学人学图表第2季》里也有过介绍。

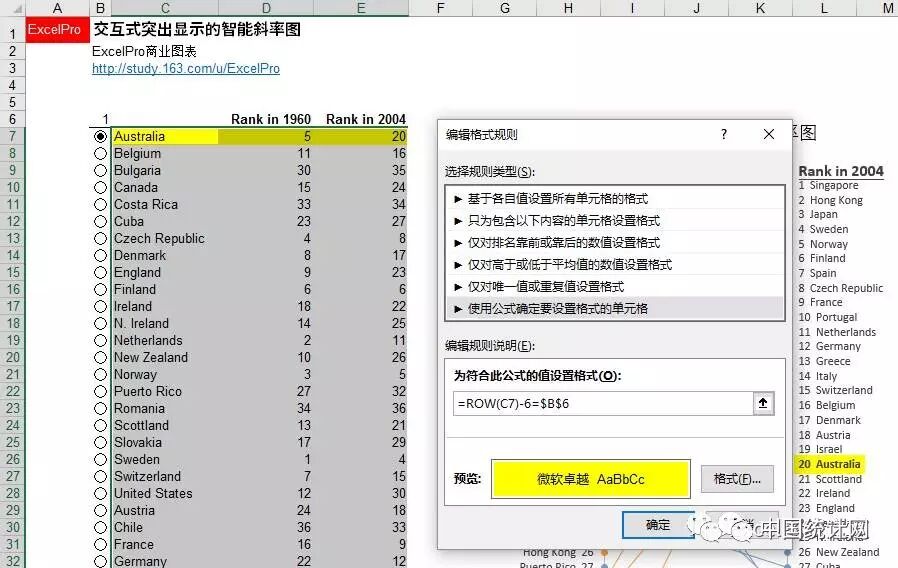

作图步骤6：选中表格 C7:E42，条件格式，使用公式的条件格式，=ROW(C7)-6=$B$6（注意这里$B$6的写法，是固定的），设置条件格式为黄色填充。
7、完成和检查图表
作图步骤7：最后，清除图表中不必要的元素，格式化图表，检查图表的正确性，测试单选按钮选择不同的类别，检查表格和图表的突出显示是否正确。
至此完成图表。诶，写教程比做范例要更费脑费时啊，因为要考虑怎样讲解才简单、清晰、易懂，新手也都可以看得懂、学得会。
本例属于Excel高级作图，综合运用到很多知识点：
构图思路，重要
多序列的散点图做法，不断添加新序列
散点图标签的添加，对齐，xy标签工具
index，choose，text，row 等函数运用
单选框按钮的制作，锚定与复制技巧，或者自定义宏按钮
条件格式，绝对地址与相对地址的原理
难度指数：★★★★★，属于综合性高级作图
实用指数：★★★★★，适合两个时期数据升降变化的反映和比较，如 before vs after
End.
