Web端设计语言｜数据可视化（下）

图表解构

5. 提示信息

提示信息，是指当鼠标悬停或手指点按在数据图形上时，以交互的方式展示 悬停坐标点 的位置及对应数据，比如该点的数据单位、数值、颜色形状、分类等，帮助用户快速获取图形的关键数据。

当你希望数据可视化作品对用户的操作有所反馈时，提示信息就可以发挥作用。

类型

提示信息的展现形式有4种。按不同的图表类型，分为：悬浮、固定位置、固定在轴上、固定在图形上。

悬浮

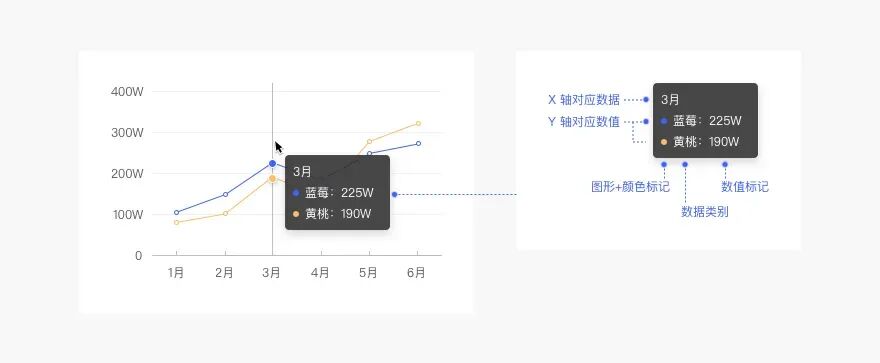

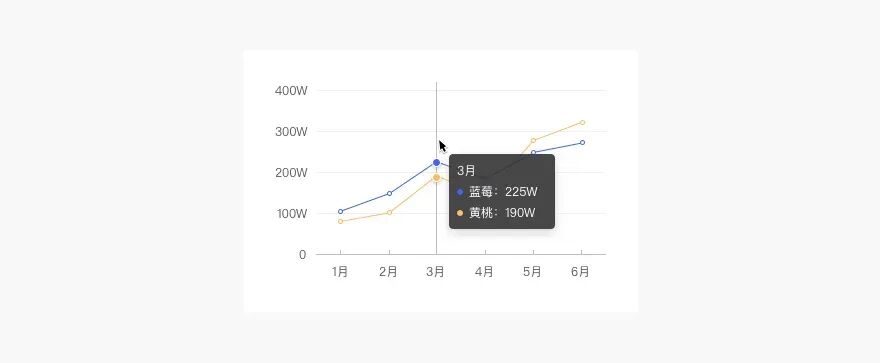

鼠标悬停数据列，提示信息以浮层的形式展示 悬停列坐标点 的位置及 X/Y 轴对应数据。

优点：提示信息离数据点较近，便于观察数据点的详细信息。缺点：提示浮层会遮挡部分数据图形，影响观察。

使用场景：建议在宽度/空间富裕、图表功能复杂的 Web 电脑端使用；柱状图、条形图、折线图、饼图、环形图均可使用，使用场景较为广泛。

固定位置

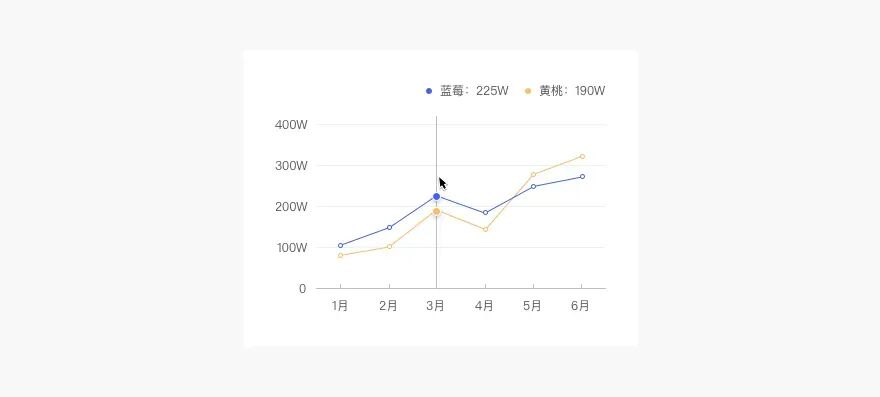

鼠标悬停数据列，提示信息与图例组合显示，显示区域固定。（如下图，提示信息固定显示在图表右上角）

优点：不会遮挡数据图形，既能纵观全局，又能查看局部信息。缺点：数据点离提示信息较远，视线来回跳动，易视觉疲劳；悬停的交互及数值变化容易被忽视；和图例的筛选功能可能互斥。

使用场景：常用于宽度/空间有限、使用浮层提示易遮挡大部分数据图形的移动端，也可用于Web电脑端；多用于折线图中。

固定在轴上

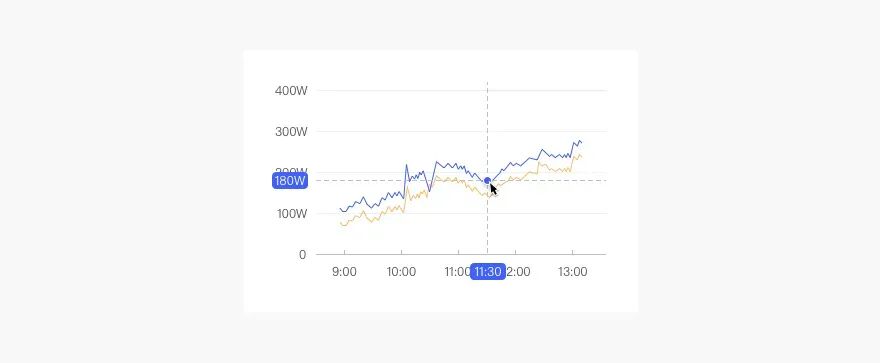

当鼠标悬停数据图形关键点时，提示信息会显示在对应的X/Y轴上。

优点：能实时、准确地反映单个数据点的具体信息。缺点：提示信息会遮盖轴标签；只能提示单个点的信息，不能同时提示同一列多个数据点的信息；提示信息离数据点距离较远。

使用场景：多用于连续/时间轴标签抽样显示的折线图中(如某个时间周期下的走势折线图)；不适合用于指向明显的柱状图/条形图中，也不适合用于极坐标系下的饼图/环形图中。

固定在图形上

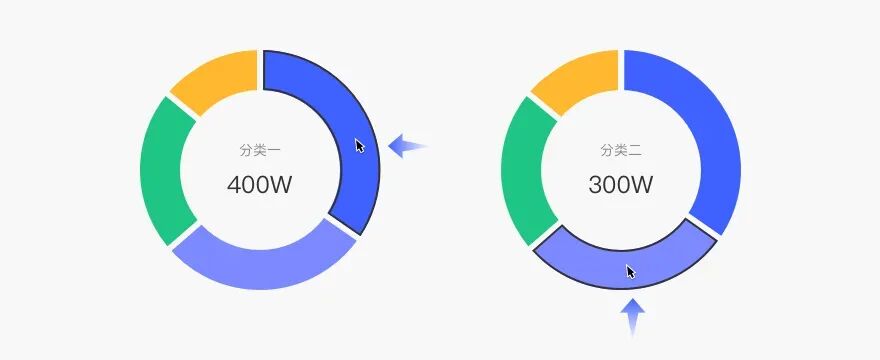

当鼠标悬停在单个数据图形上时，提升信息显示于图表固定区域内。鼠标悬停在不同的数据图形上，提示信息的内容会发生对应的切换。

优点：所见即所得。缺点：显示区域有限，提示文字过长会引起显示问题。

使用场景：用于Web 电脑端、移动端均可；用于环形图中。

6. 图例

图例是对数据图形的补充说明，它以不同的形状、颜色、文字等表示不同数据列。用户通过点击图例可以显示或隐藏该数据列，对数据列进行筛选、对比。

当出现多个分类的数据列时，会通过图例来对不同的数据列进行区分、说明，以降低图表的理解难度。

同一个数据图表中只有一个数据列时，数据信息已足够清晰明确，无需图例进行补充说明。

位置

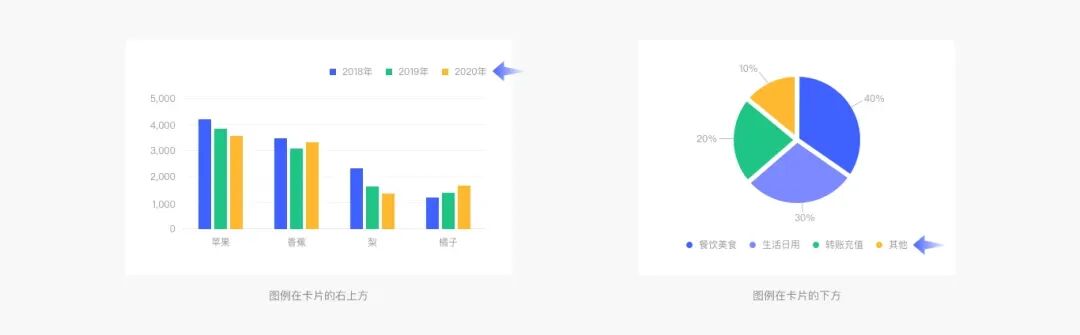

一般位于数据图表卡片的右上方、右方、下方。其中右上方对数据图表的干扰最小、适用场景最多。

类型

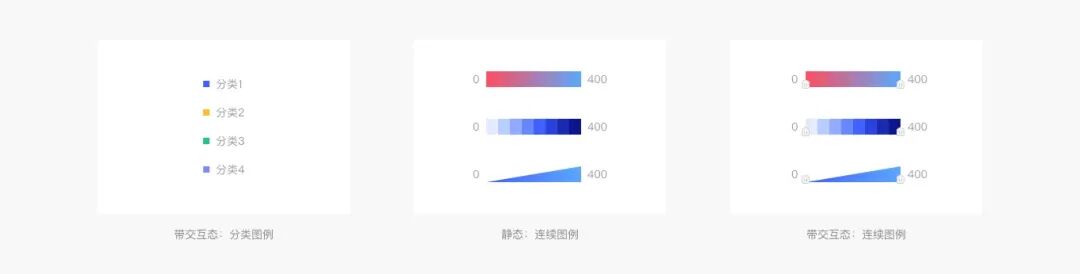

根据数据类型不同，分为连续型图例和分类型图例；根据状态不同，图例可以被设置为静态或可交互态。

带交互态的分类图例，在柱状图、条形图、折线图、饼图、环形图中最为常见，用法等也容易理解。

静态、带交互态的连续图例的使用（包括其对应的数据图表）则有一定的专业度及难度。（连续图例暂不做深度分析）

使用建议

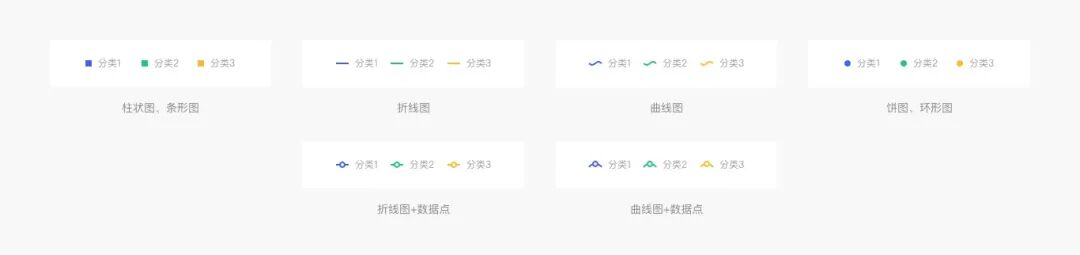

分类图例中的图形是数据图形的缩影。不同的数据图表，对应的图例也不同。

7. 数据图形

人在视觉上对图形的获取及理解效率远高于文字，区别于表格和文本信息，数据图形能更有效的表达数据特性、传递映射关系。

位置

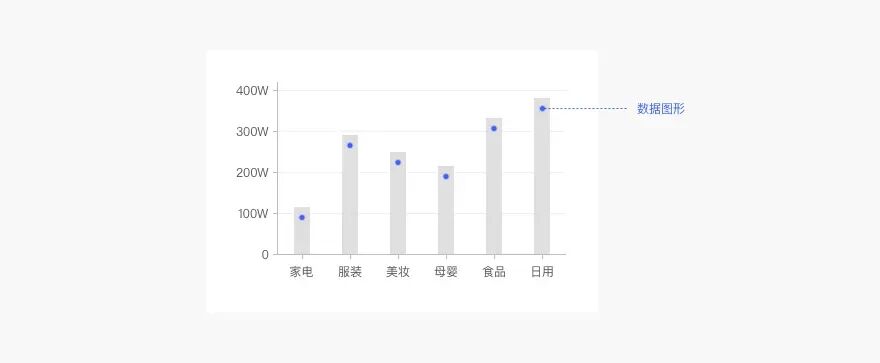

数据图形是图表中最重要的组成部分，位于数据图表的中部，坐标轴的内部。图表的构成元素均围绕 数据图形 进行可视化数据表达。

类型

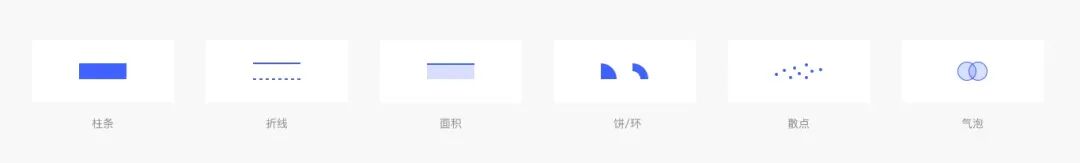

按照基础图表类型，图形可分为：柱条、折线、面积、饼/环、散点、气泡。

使用建议

可视化色板

可视化图表中往往不止一组数据，当我们需要对比多分类、多分组数据时，单一的配色便不能满足统计需求。因此，基于数据可视化原则，我们总结了一套可视化基础色板。

首先，色板要有丰富的配色用以区分信息层级，使得图表在操作指引、交互反馈上有一定的准确性。其次，可视化色板颜色的灰度需对比明显，使得图表对色盲、色弱人士有更好的包容性。

1.0 的可视化色板暂只研究基础色板部分，其他的色板模式后期进行优化深入。

1. 基础色板

数据可视化色板是在基础色板以及中性色板的基础上，融合「有效、清晰、准确、美」的原则产生的。

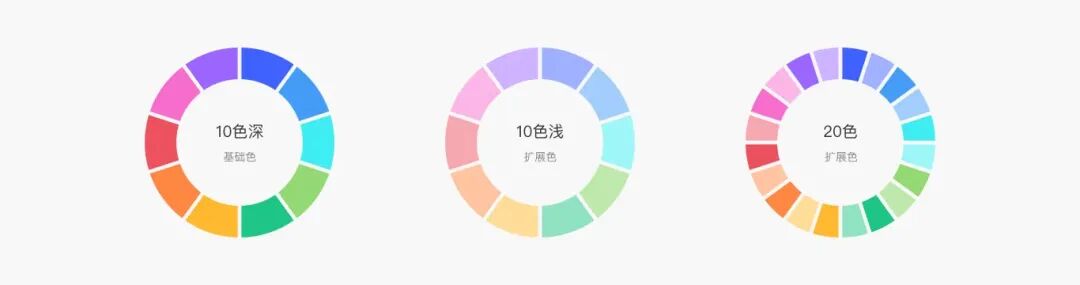

色板以 Dreawer Design 深海蓝为起始主色，根据不同数据类型、使用场景整理了——基础10色、扩展20色，以满足不同数据图表的需求。

2. 使用建议

颜色不宜过多

图形颜色过多会给用户一种眼花缭乱的感觉，不利于数据图表信息的有效传达，这违背了清晰、准确的可视化原则。

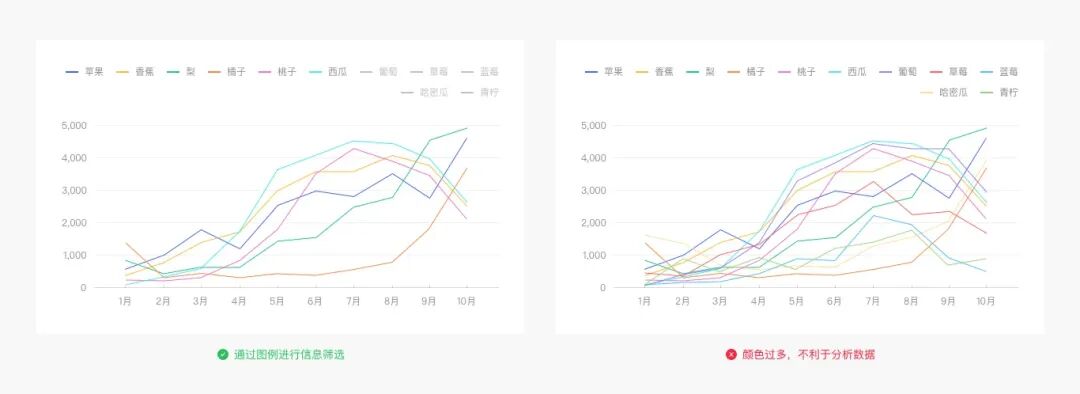

根据米勒定律（7±2 法则），数据图形的颜色尽量控制在5个以内，最多不要超过9个。若实际操作中无法避免颜色过多的问题，则可通过图例进行信息筛选，来达到对比清晰的目的。

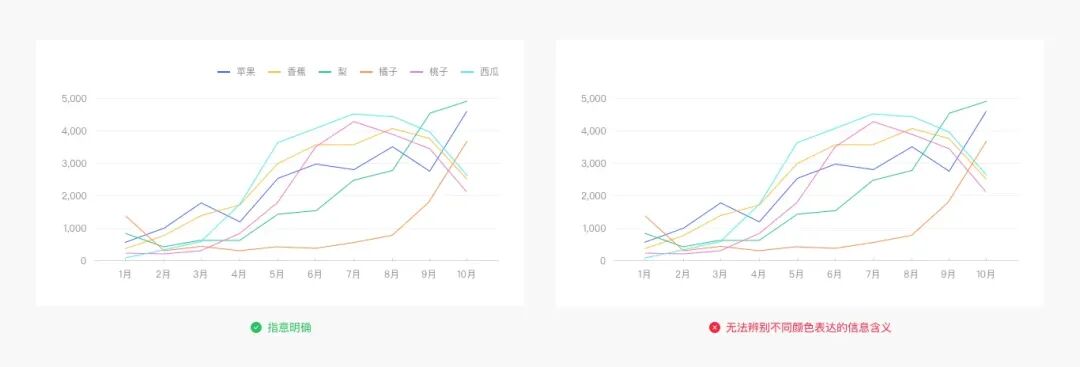

配合图例

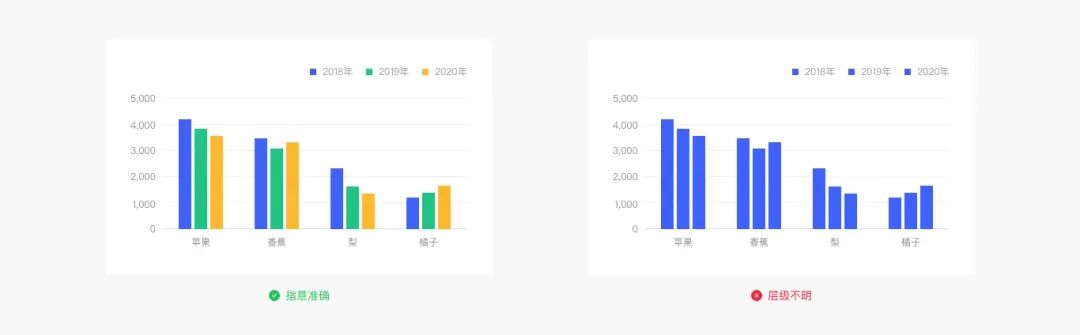

仅靠颜色区分不同的数据列是不够的，我们需要用图例提示不同颜色代表的数据类别。

无障碍设计

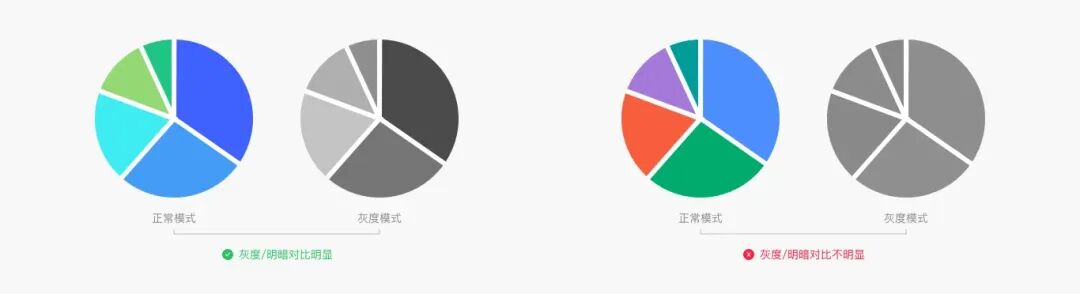

色板颜色的灰度需对比明显，颜色排列需明暗交替，这样色盲、色弱人士便可根据不同的明暗度来区分不同颜色。

可视化图表

目前我们工作中经常遇到的数据可视化，大多数是制作数据图表。数据图表可以使复杂的统计数字简单化、通俗化、形象化，使人一目了然，便于理解和比较。因此，数据图表在统计资料整理与分析中占有重要地位，并得到广泛应用。

目前 1.0 版本的可视化图表主要从最常用的柱状图、条形图、折线图、饼图阐述，后期体系完善后再做增改。

1. 柱状图

柱状图是用竖直的柱子来展现数据，一般用于展现横向的数据变化及对比。区别于直方图，柱状图无法显示数据在一个区间内的连续变化趋势。

使用垂直的长短柱子对比数值大小，其中一个轴表示需要对比的分类维度；另一个轴代表相应的数值。柱状图又分为：基础柱状图、分组柱状图、堆叠柱状图。

基础柱状图

基础柱状图是最常见、最简单的柱状图。

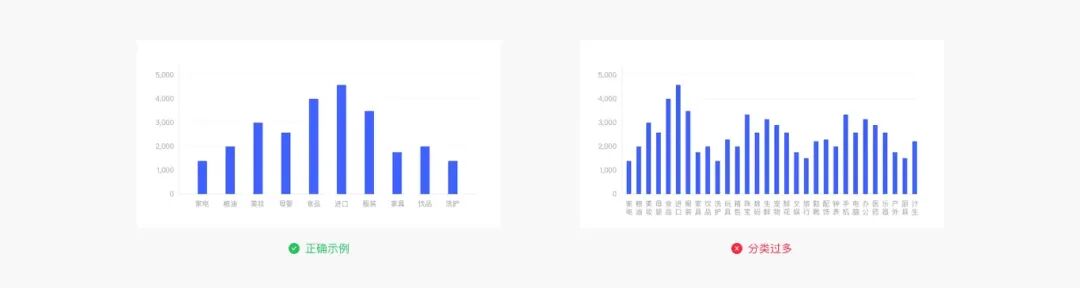

使用建议：基础柱状图中，分类建议在 10 个左右，最多不超过 20 个，分类过多不利于数据对比和观察分析。如：右图分类过多会影响X轴标签的展示及阅读，同时也不利于观察单个柱子对应的Y轴数值，只能看到数值变化的大致波动。

分组柱状图

当使用者需要在同一个轴上显示各个分类下不同的分组时，需要用到分组柱状图。用于对比：同一分组内，不同分类的大小；不同分组间，相同分类的大小。每个分组中的柱子使用不同的颜色区别各个分类，各个分组之间要保持间隔。在分组柱状图中，通常沿垂直轴（Y轴）组织数值，而沿水平轴（X轴）组织类别。

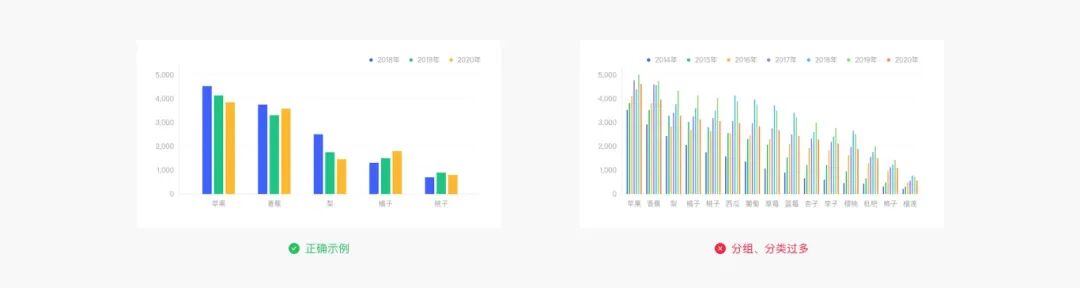

使用建议：分组个数不要超过 12 个，每个分组下的分类不要超过 6 个；否则会导致单个柱子过多、过密，从而影响图表的可读性。

堆叠柱状图

堆叠柱形图是一种用来分解整体、比较各部分的图表。它是基础柱状图的扩展，不同的是，基础柱状图的数据值为并行排列，堆叠柱图则是一个个叠加起来的。

它可以对比每个分组的总量，也可以对比某一分组中不同分类的大小及占比，这些子分类一般用不同的颜色来指代。

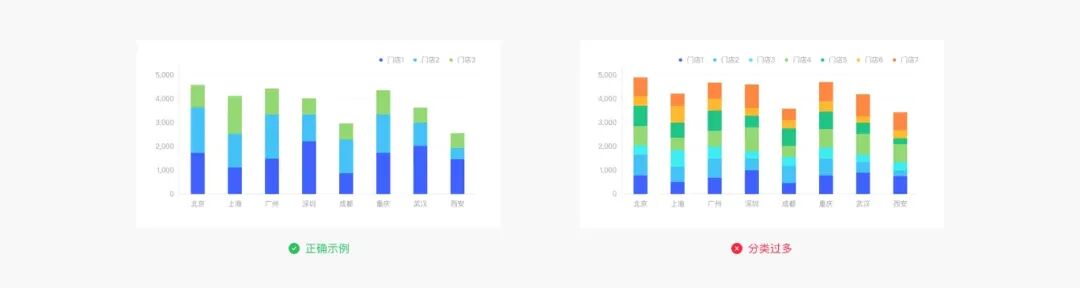

使用建议：通常每个组包含 2 到 3 个分类即可，最多不要超过 6 个，太多的子分类数据会让人眼花缭乱。

2. 条形图

条形图是用横向的柱子来展现数据，一般用于纵向的数据排名及对比。其中一个轴表示需要对比的分类维度，另一个轴代表相应的数值。

条形图分为：基础条形图、分组条形图、堆叠条形图。

基础条形图

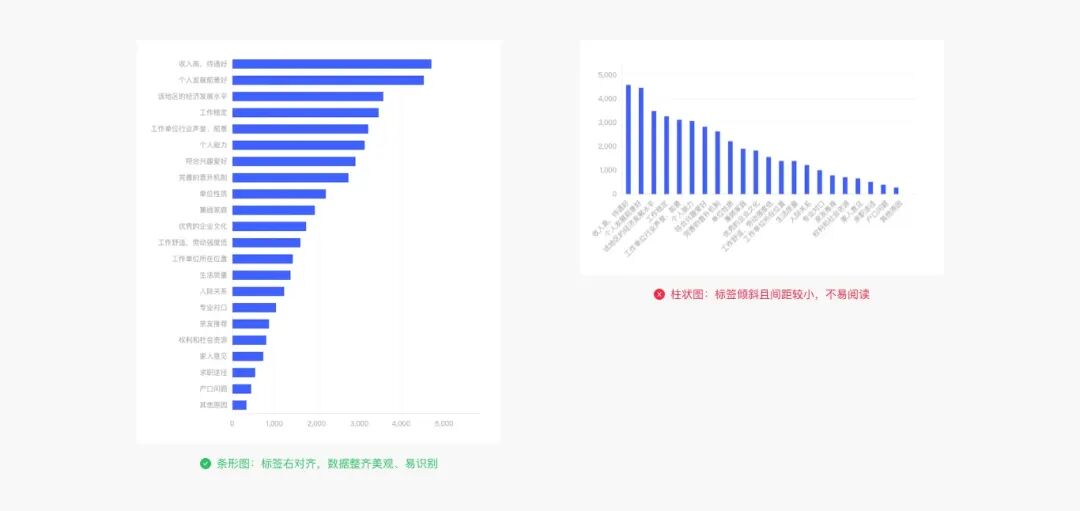

分类名称较长、分类过多时，用条形图展示数据更合适。

在 Web 电脑端页面中，页面的宽度是固定的。若分类名称较长，柱状图会因为空间问题而倾斜显示，或省略标签名称，影响阅读；若分类过多，柱状图会因为柱子过细、分布过密，而降低识别度。

使用建议：条形统计图表，整体高度尽量控制在一屏内（高度<=700px），便于观察数据。

分组条形图

分组条形图，又叫簇状条形图，是一种以不同宽度的横向柱子为变量的统计图表。用于对比：同一分组内，不同分类的大小；不同分组间，相同分类的大小。

每个分组中的柱子使用不同的颜色区别各个分类，各个分组之间要保持间隔。在分组柱状图中，通常沿垂直轴（Y轴）组织类别，而沿水平轴（X轴）组织数值。

使用建议：分组个数不要超过 12 个，每个分组下的分类不要超过 6 个；分组条形统计图表，整体高度尽量控制在一屏内（高度 <= 700px），便于观察数据。

堆叠条形图

堆叠条形图将每个横向柱子进行分割，以显示相同类型下各个数据的大小情况。

它可以对比每个分组的总量，也可以对比某一分组中不同分类的大小及占比，这些子分类一般用不同的颜色来指代。

使用建议：通常每个组包含 2 到 3 个分类即可，最多不要超过 6 个，太多的子分类数据会让人眼花缭乱。

3. 折线图

折线图是通过线条的波动（上升或下降）来显示连续数据随时间或有序类别变化的图表，常用于反映数据随着时间推移而产生的变化趋势。

使用场景：横轴为连续类别（如时间）且注重变化趋势、预测，适用于折线图。

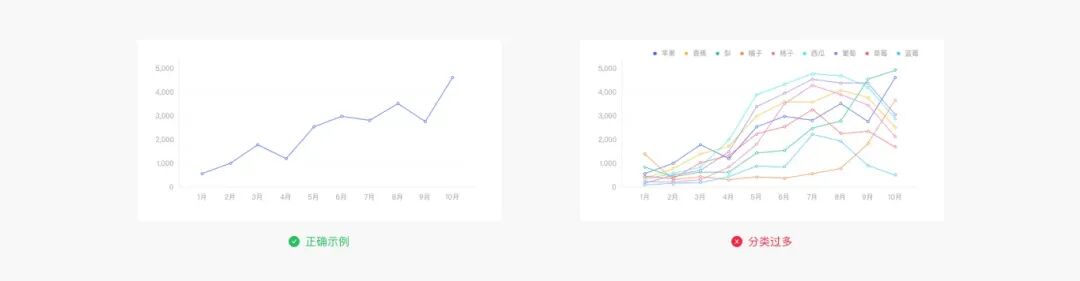

使用建议：折线数量一般控制在 5 个以内，最多不要超过 7 个。

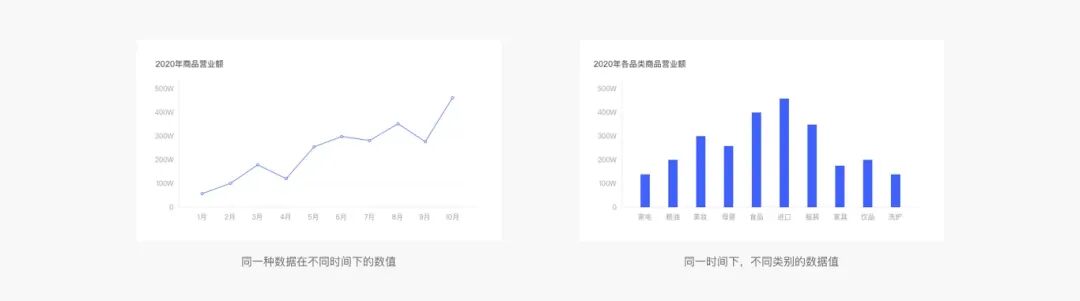

下图为折线图与柱状图的使用场景对比。

左图是 2020 年商品营业额在 1 月到 10 月这个时间段的数值变化及趋势分析，用折线图表示；右图是 2020 年不同品类商品营业额的数值对比，用柱状图表示。

曲线图

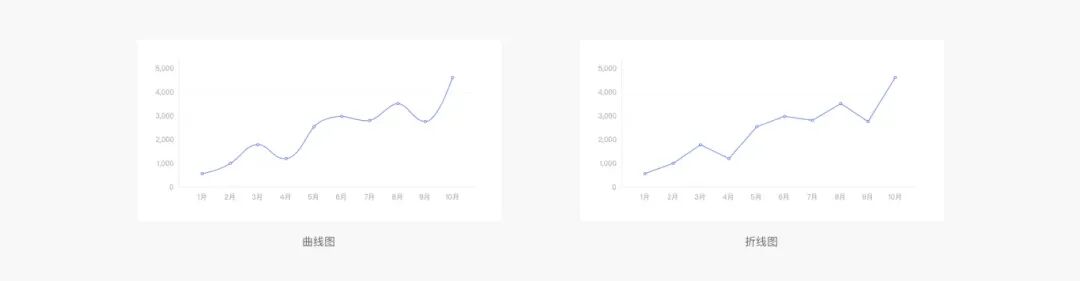

曲线图是折线图的衍生。用平滑的曲线（而非直线）将折线图中的数据点连接起来，就形成了曲线图。

视觉上，曲线图比折线图更流畅、自然。

4. 饼图

饼图是用圆形及圆内扇形的面积来表示数值大小的图形，主要用于表示总体中各组成部分所占的比例。一般通过角度（或面积）来衡量各部分比例的大小不同。

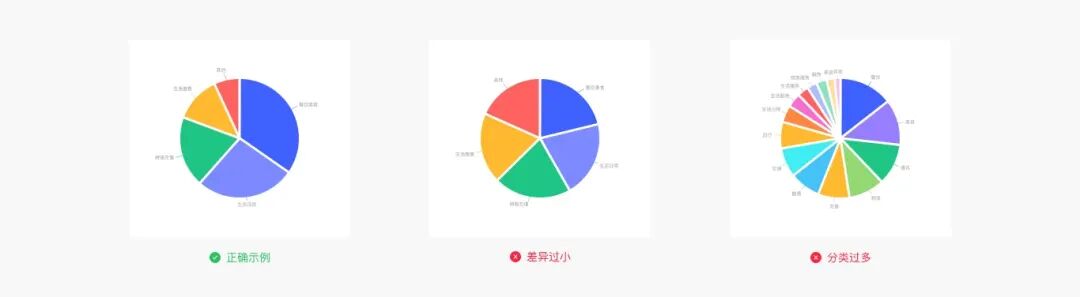

使用建议：扇形分类尽量控制在 5 个以内，最多不要超过 9 个；当各部分占比差别不大时，可以用柱状图表示。

环形图

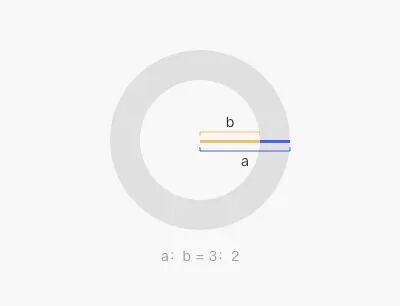

环形图，又叫甜甜圈图，是挖去饼图中间的部分所构成的图形。与饼图不同的是，环形图通过各个弧形的长度来衡量各部分的大小。

由于环形图中部挖空，它的空间利用率会更高，我们可以在空心区域显示图表的标题、数值等关键信息。

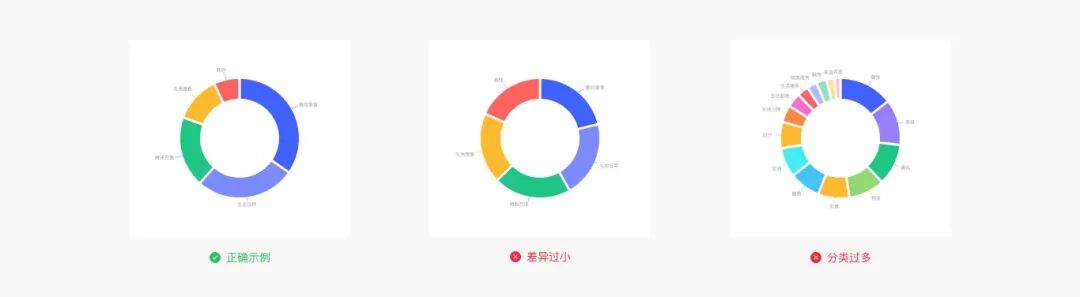

使用建议：环形分类尽量控制在5个以内，最多不要超过9个；当各部分弧长差别不大时，可以用柱状图表示。

最后

通过总结数据可视化的原则、图表、色板等方面的内容，将零散的知识点串联到一起，希望能让大家对数据可视化有一个系统性的认识~
