Cesium 之 Camera 实践

前言

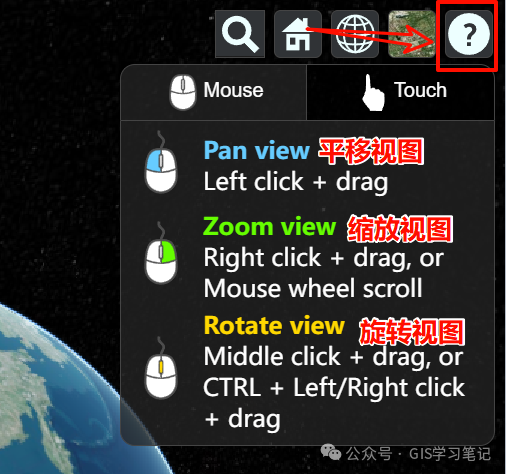

之前我在 Cesium 中的 Camera（一） 一文中复现了官方的示例，演示了如何通过 监听键盘按键 或通过 监听鼠标事件 来控制 Camera，当时为了演示方便，修改了 ScreenSpaceCameraController 部分属性以禁用默认的处理程序。其实 Cesium 已经定义了默认的鼠标动作。具体如下图所示，通过单击鼠标 左键  + 拖拽 来 平移 视图，通过 右键单击 + 拖拽 或 鼠标滚轮滚动 来 缩放 视图，还有通过鼠标 中键 + 拖拽 或者 Ctrl + 左键或右键 + 拖拽 来 旋转 视图。

本文将继续借助官方的示例来演示 Camera 的一些常用方法的实现效果，并对个别地方进行了修改，方便更好地理解。废话不多说，下面直入正题。

Camera 可视化

Cesium 提供了可视化 Camera 的专门类 DebugCameraPrimitive ，具体如下所示：

为了方便演示，我们需要更改一下 Camera 默认视图范围，就是地球的 默认视图区域 ，具体如下所示：我们需要在初始化 Viewer 对象前更改 Camera 的 DEFAULT_VIEW_RECTANGLE 属性。

注： 需要在初始化 Viewer 对象前修改Camera的上述属性，否则无法生效。另外下述区域范围参考的第三方库定义的一个中国区域的四至范围，具体参考： https://github.com/wandergis/coordtransform/blob/master/index.js#L144 。

Camera.DEFAULT_VIEW_RECTANGLE = Rectangle.fromDegrees(
  73.66,
  3.86,
  135.05,
  53.55
);

最终实现效果如下：

实现代码如下所示：

注：我们通过 viewer.camera 或 viewer.scene.camera 都可以获取 camera 对象，实际上根据我测试没有什么区别。

/**
 * 绘制出中国范围四至
 */
function drawChinaExtent() {
if (chinaExtentEntity) {
    viewer.entities.remove(chinaExtentEntity);
  }
  viewer.entities.add({
    rectangle: {
      coordinates: Cesium.Rectangle.fromDegrees(73.66, 3.86, 135.05, 53.55),
      fill





: false,
      outline: true,
      outlineColor: Cesium.Color.RED,
    },
  });
}

/**
 * 可视化相机视锥体
 */
function visualCameraFrustum() {
//开启地表透明
  scene.globe.translucency.enabled = true;
  scene.globe.translucency.frontFaceAlpha = 0.5;

//绘制是椎体
  camera.frustum.near = 200000.0;
  cameraPrimitive = scene.primitives.add(
    new Cesium.DebugCameraPrimitive({
      camera,
      updateOnChange: false,
    })
  );
}

我们曾在 Cesium 中的 Camera（一） 一文中展示了键盘操作Camera的 moveXcc 一系列的移动方法，方法使用很简单，但这里我们详细对比一下 moveXcc() 、 lookXcc() 、 rotateXcc() 、 twistXcc() 系列方法的区别，我们以 left 方向为例：

• moveLeft ：沿摄像机的左侧方向平移（直线移动），相当于 沿摄像机的局部坐标系 X 轴负方向移动 ，其参数单位为 米 ，表示移动的距离。

• lookLeft ：让摄像机 围绕其上向量 （up 向） 向左旋转 ，相当于 改变摄像机的视线方向 ，但 位置保持不变 ，参数单位为 弧度 。

• rotateLeft ：让摄像机围 绕其参考框架的中心 （通常是地球中心或地面上的某个目标点） 向左旋转 ，实现绕参考点的圆弧旋转，参数单位为 弧度 。

注意：上面括号里说通常是地球的中心，可以认为相机初始的目标点位于地球中心，因此可以认为其参考框架中心就是目标点。

• twistLeft ：让摄像机 围绕自身的视线方向 （视轴，即下图的 direcition 方向） 逆时针旋转 （从摄像机视角看是向左扭转），参数单位为 弧度 。

为了方便理解，我们顺便更正一下曾在 Cesium 中的 Camera（二） 一文中的手势图，其实我们文末评论处做了更正，即使用如下图所示的左手坐标系来标明 Camera 的方向。

另外，关于上述方法还有不带方向的对应方法，如下图所示：不管是 axis 还是 direction 都可以用一个 Cartesian3 来表示，例如 Cartesian3.fromDegrees(-117.16, 32.71, 15000.0) ，表示这个轴或方向为 连接笛卡尔坐标系原点与该点（位于地表上方）的一个向量 。

Camera 常用方法

下面的演示是使用的官方示例，个别地方稍加修改，疑难的地方都作了注释，请注意看代码中添加的注释，这里仅放几个比较典型的效果，其余的代码请点击文末 阅读原文 链接访问即可。

在一个城市飞行

效果如下图所示：

camera.flyTo({
  destination: Cesium.Cartesian3.fromDegrees(
    -73.98580932617188,
    40.74843406689482,
    363.34038727246224
  ),
duration: 2,
complete: () => {
    setTimeout(() => {
      camera.flyTo({
        destination: Cesium.Cartesian3.fromDegrees(
          -73.98585975679403,
          40.75759944127251,
          186.50838555841779
        ),
        orientation: {
          heading: Cesium.Math.toRadians(200.0),
          pitch: Cesium.Math.toRadians(-50.0),
        },
        easingFunction: Cesium.EasingFunction.LINEAR_NONE,
      });
    }, 1000);
  },
});

飞往我的位置

效果如下所示：

这里用的定位图标使用的官方提供的，其实源码中有图标名称：官方的PinBuilder类提供了相应的添加方法。

navigator.geolocation.getCurrentPosition(
  (pos) => {
    //绘制一个定位图标
    viewer.entities.add({
      position: Cesium.Cartesian3.fromDegrees(
        pos.coords.longitude,
        pos.coords.latitude,
        0.0
      ),
      billboard: {
        image: pinBuilder.fromMakiIconId("hospital", Cesium.Color.RED, 48),
        verticalOrigin: Cesium.VerticalOrigin.BOTTOM, // 图标对齐方式
      },
    });
    camera.flyTo({
      destination: Cesium.Cartesian3.fromDegrees(
        pos.coords.longitude,
        pos.coords.latitude,
        1000.0
      ),
    });
  },
  (err) => {
    ElMessage.error("错误(" + err.code + "): " + err.message);
  },
  {
    enableHighAccuracy: true,
  }
);

飞向一个矩形

效果如下图所示：

注：这里的这个效果，我们可以直接调用 Viewer 的 flyTo 方法也可，具体参考官方入门教程的 Fly to an asset ： https://cesium.com/learn/cesiumjs-learn/cesiumjs-camera#fly-to-an-asset ，具体如下图所示：[图片]

const west = -90.0;
const south = 38.0;
const east = -87.0;
const north = 40.0;
const rectangle = Cesium.Rectangle.fromDegrees(west, south, east, north);

camera.flyTo({
destination: rectangle,
});

//这里是为了展示方便，所以绘制了一个矩形
viewer.entities.add({
rectangle: {
    coordinates: rectangle,
    material: Cesium.Color.RED.withAlpha(0.5),
  },
});

给相机设置一个局部坐标系——东北天坐标系

效果如下所示：

//局部坐标系（ENU）原点的坐标
const center = Cesium.Cartesian3.fromDegrees(-75.59777, 40.03883);
/**
 * 计算从ENU坐标系转换为全球通用坐标系的转换矩阵
 * ENU，全称为：East north up coordinate，即东北天坐标系，参考：
 * https://en.wikipedia.org/wiki/Local_tangent_plane_coordinates#Local_east,_north,_up_(ENU)_coordinates
 */
const transform = Cesium.Transforms.eastNorthUpToFixedFrame(center);

camera.constrainedAxis = Cesium.Cartesian3.UNIT_Z;
//使用目标和变换矩阵设置摄像机位置和方向
camera.lookAtTransform(
  transform,
new Cesium.Cartesian3(-120000.0, -120000.0, 120000.0)
);

referenceFramePrimitive = scene.primitives.add(
new Cesium.DebugModelMatrixPrimitive({
    modelMatrix: transform,
    length: 100000.0,
  })
);

//计算当前局部坐标系的原点转为世界坐标系坐标
const enuOrigin = Cesium.Matrix4.multiplyByPoint(
  transform,
new Cesium.Cartesian3(0, 0, 0),
new Cesium.Cartesian3()
);
viewer.entities.add({
position: enuOrigin,
billboard: {
    image: pinBuilder.fromMakiIconId("hospital", Cesium.Color.RED, 48),
    verticalOrigin: Cesium.VerticalOrigin.BOTTOM, // 图标对齐方式
  },
});

地球实时旋转

效果如下所示：

let removePostUpdate;
function viewInICRF() {
//摄像机飞往默认的主视图（即Camera#.DEFAULT_VIEW_RECTANGLE），参数为持续时间，这里设置为0秒
  camera.flyHome(0);
//multiplier默认值为1.0，获取或设置调用 Clock#tick 时前进的时间量，由于单位为秒，因此这里设置每次时间的前进时长为3小时
  clock.multiplier = 3 * 60 * 60;
//添加在更新场景后和渲染场景之前执行的事件监听器。
//事件的订阅者接收 Scene 实例作为第一个参数，将当前时间作为第二个参数。
  removePostUpdate = scene.postUpdate.addEventListener((scene, time) => {
    console.log("time参数类型为JulianDate： ", time instanceof Cesium.JulianDate);
    if (scene.mode !== Cesium.SceneMode.SCENE3D) {
      return;
    }

    //计算旋转矩阵，以在给定时间将点或矢量从国际天体参考系 （GCRF/ICRF） 惯性系轴变换为地球固定系轴 （ITRF）。如果尚未加载执行转换所需的数据，则此函数可能会返回 undefined。
    const icrfToFixed = Cesium.Transforms.computeIcrfToFixedMatrix(time);
    if (Cesium.defined(icrfToFixed)) {
      const offset = Cesium.Cartesian3.clone(camera.position);
      //从表示旋转的 Matrix3 和表示平移的 Cartesian3 计算 Matrix4 实例。这里只指定了第一个旋转参数，第二个平移参数默认值为：Cartesian3.ZERO
      const transform = Cesium.Matrix4.fromRotationTranslation(icrfToFixed);
      //使用目标和变换矩阵设置摄像机位置和方向。
      camera.lookAtTransform(transform, offset);
    }
  });
}
