浅谈AI大模型集群组网中的多轨接入与单轨接入

SDNLAB · 公众号 · · 2025-02-18 15:00

正文

请到「今天看啥」查看全文

*本文转载自公众号“西贝吹风”

在 AI 大模型训练场景中，网络架构对 GPU 服务器内外的集合通信存在极大影响， GPU 集群参数面承载并行计算过程中产生的各类集合通信，因此，设计大规模、高可靠、低成本、易运维的优质网络架构，对于满足大模型训练的大算力、低时延和高吞吐需求具有重要意义。

概述

胖树 CLOS 架构由于其高效的路由设计、良好的可扩展性及方便管理等优势，在大模型训练场景下被广泛应用，通常采用 Spine-Leaf 两层 CLOS 架构，两层架构无法满足规模扩展时，可以增加一层 Super-Spine 来进行扩展。

当前基于 CLOS 网络的架构提供 Any-to-any 全连接，但由于 LLM 训练网络通信模式的稀疏性，即大部分 GPU 对之间不需要直接通信，这种通信模式与传统 DC 网络设计的 Any-to-any 特性不匹配，导致资源利用不充分及大规模部署时的成本和功耗问题，为此，需要依据 LLM 训练通信模型的特点，进行网络优化。

网络优化依据，可以参考 Meta 在 HOTI 2024 上 Rail-only 高性能网络的论文（ Rail-only: A Low-Cost High-Performance Network for Training LLMs with Trillion Parameters ）中的结论：

张量并行（ TP ）中的 All gather 和 Reduce scatter 通信，在参与张量并行的 GPU 内部发生，主要在 HB （高带宽）域内；
数据并行（ DP ）中的 All reduce 通信，涉及所有 GPU ，但通信量相对较小，主要在 NIC 域内；
流水线并行（ PP ）中的 P2P 通信，通常在 NIC 域内，但可以通过优化保持在同一个轨道（ Rail ）内。

为此，根据 GPU 服务器接入模式的不同，通常会分成单轨接入和多轨接入。所为单轨接入是指 GPU 服务器上的 8 张 GPU 卡全部接入同一台 Leaf 交换机；多轨接入是指 GPU 服务器上的 8 张 GPU 卡依次接入 8 台 Leaf 交换机，从而在参数面形成 8 个独立并行的轨道平面。多轨接入情况下，根据整体网络结构的不同，又区分为轨道优化架构（ Rail-optimized ）和纯轨架构（ Rail-only ）。

单轨接入

单轨接入模式下， GPU 服务器上的 8 张网卡全部接入同一台 Leaf 交换机，该模式下的 CLOS 组网，理论上任意节点对都应该能同时进行线速通信，但存在链路拥塞、不完善的自适应路由和多跳通信延迟等问题，真实场景中无法达到理论最优状态，集群通信效率偏低，对整网的负载均衡要求也更高。

但是，单轨接入在一定的部署环境下，在机房综合布线中具有一定的优势，由于 GPU 服务器上的 8 张网卡全部接入同一台 Leaf 交换机，此情况下， Leaf 交换机可以采用 ToR （ Top of Rack ，机柜顶部）或 MoR （ Middle of Rack ，机柜中部）的部署方式，从而可以在接入层面采用 DAC 铜缆接入， DAC 铜缆散热好、功耗低、可靠性高、综合成本也更核算。

纯轨架构（Rail-only）

Rail 是指在具有相同 GPU ID 的 GPU 集合。通过将相同 ID 的 GPU 连接到相同 leaf 交换机， Rail-only 网络确保了这些 GPU 之间的最低延迟（只经过一级交换）。 Rail-only 网络保留了 HB 域和 Rail 交换机，移除了 Spine 交换机，这一变化确保了同一网络内的 GPU 对之间的带宽保持不变，同时，实现了网络 Fabric 的精简与成本的降低。

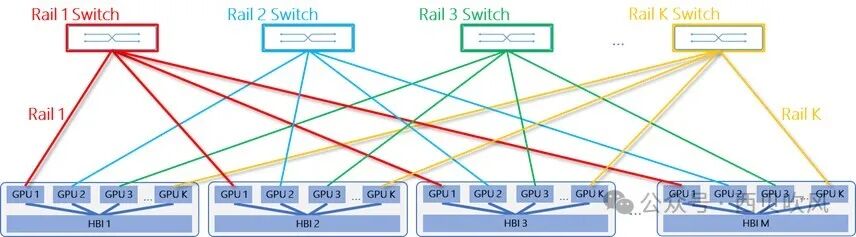

上图中， K 个 Rail 也就表示 1 个 HB 域中有 K 个 GPU 。传统上， HB 域仅限于单个服务器（例如，具有 8 个 GPU 的 DGX 服务器），最新 GB200 的单个 HB 域内的 GPU 数量可以达到 512 个。

在 Rail-only 网络中，同一 HB 域内各 GPU 卡可以通过 HB 域直接通信；不同 HB 域的相同 GPU ID 可以通过对应的 Rail 交换机之间通信；不同 HB 域的不同 GPU ID 之间的直接连通性被移除，但数据可通过 HB 域内的转发实现跨域通信。例如，下图中 GPU1 （ Domain 1 ）向 GPU3 （ Domain 3 ）发送消息时，首先在 Domain 1 域内到达 GPU3 ，再通过 Rail 3 Switch 到达 Domain 3 的 GPU3 。

轨道优化架构（Rail-optimized）

在多轨道网络架构中， AI 训练产生的通信需求，可以用多个轨道并行传输加速，并且大部分流量都聚合在轨道内传输（只经过一级交换），小部分流量进行跨轨道传输（需要经过二级或多级），从而减轻网络通信压力。

无论是纯轨架构（ Rail-only ）还是轨道优化架构（ Rail-optimized ），都提升了集合通信的性能，但同时，我们也注意到，轨道优化设计需要 GPU 服务器连接到不同距离的不同 Leaf 交换机，而不是靠近服务器的机架内部交换机（ ToR 或 MoR ），因此在高速连接场景下（ 400G/800G/1.6T ）， DAC 线缆无法满足要求，需要使用 ACC 或光纤连接，成本和功耗对应的也将大幅提高，综合布线部署更加复杂；另外，如果是 Leaf 交换机发生故障，多轨接入方式所影响的 GPU 服务器数量也将多于单轨接入方式。

前面提到， Rail-only 网络为了确保 GPU 之间的最低延迟，一般只经过一级交换，但是在模型较大的情况下，也可以扩展到 2 层或以上的 Rail 网络，下面是 2 层 CLOS 架构下的 Rail-optimized 和 Rail-only 的网络架构区别。

单轨接入与多轨接入流量对比

常见大模型多轨接入的差别

目前各厂家的大模型多采用轨道优化架构设计，但也存在有一些差别，例如百度， 8 个 GPU 分别接入 8 条不同通道，每条通道（对应 Rail ）采用 2 级全互联 CLOS ，不同通道通过第三级交换机互联。

再如阿里云 HPN-7.0 ，为了提升性能、增加可靠性、避免哈希极化，就采用的多轨 - 双平面的设计模式，同时，根据其训练任务流量特性，选择 Spine-Core 之间采用 15:1 的收敛比设计，这里不再赘述。
