图片告诉你现场的问题（十）

这里是看图找茬合集的第十期

这些现场问题，平时你们都注意到了么？

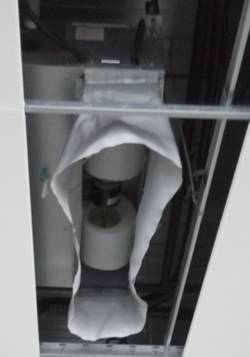

问题： 送回风与风口间连接软管未做保温

解决方案： 风口施工前需保温完成

问题： VRV外机与基础间未做隔振

解决方案： 应按规范要求安装，采用橡胶垫片隔振及地脚螺栓限位固定措施

问题： 侧出风式外机出风方向正对上出风机组的吸风面，造成热风短路

解决方案： 基础上加横向槽钢支撑，调整侧出风式机组安装方向

问题： 安装好的电缆端头，未做保护，电缆易受潮。部分区域电缆端头长期浸于水中，影响电缆绝缘

解决方案： 安装好的电缆端头应做保护，以免电缆受潮影响绝缘

问题： 安装好桥架变形

解决方案： 已安装好的设备应做好保护

问题： 水管穿越楼层套管内未封堵

解决方案： 施工单位进行封堵措施

问题： 桥架内穿电缆较为杂乱，且桥架未盖板

解决方案： 施工单位进行整改

问题： 做消声处理的机房内消声板破损

解决方案： 施工单位进行恢复

问题： 穿墙风管未封堵

解决方案： 施工单位进行套管内外的封堵工作

问题： 部分已完成焊接的水管未预留套管

解决方案： 施工单位重新预留相关套管，后进行封堵工作
