PPT做SCI论文图⑤——免疫组化放大效果图
免疫组化或者免疫荧光常常用到放大效果，先给出一个大视野的整体图，然后放大一定倍数找到一个比较合适的小视野，来展示某个特征部位的细节。说起来比较抽象，直接上图，也就是说我们今天要通过PPT获得下面的图形效果：
一般拍照下机之后，我们手里会有两张图片，一张是左边的大视野整体图，一张是右边的放大后的小视野。下面我们要在PPT里面把它们组成上图效果，难点在于找准图中黑色选框的位置。

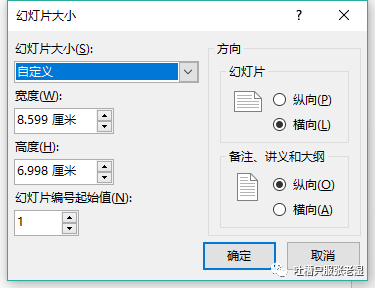

1、新建一个PPT，去掉占位符（版式—空白，见第一讲），设计—幻灯片大小—自定义幻灯片大小，页面大小根据需要设置，比如我准备做一个杂志单栏大小的图片，并估计四张图片大约高7cm，所以我建立的PPT画布大小为8.6cm×7cm（设置幻灯片大小这一步可以最后再做，见第二讲），如果最后建立的PPT画布看起来比较小，向上滚动滑轮变大就可。

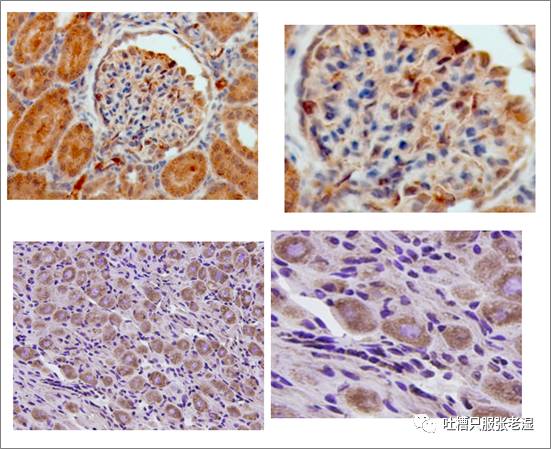

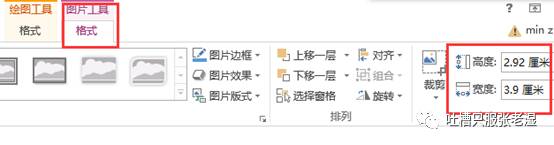

2、把大小视野下的免疫组化图片复制粘贴到PPT（图片可能会比PPT大很多，选中所有图片，按住Shift键，在图片任意一个角拉动，一起调整图片到合适大小），把所有图片调整到相同大小（见第三讲）；

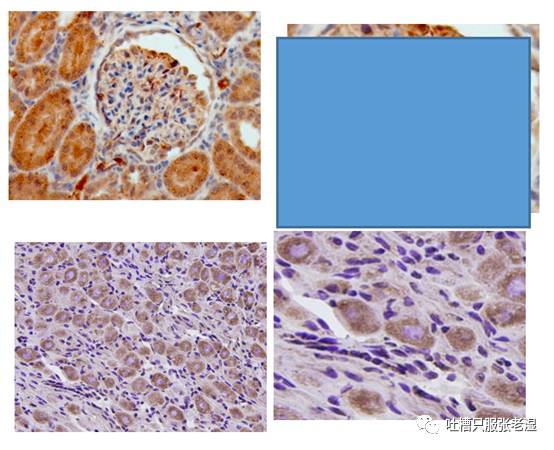

3、插入-形状-矩形，使得矩形大小和图片大小一致
或者使用上一讲的OneKey 8神器一键搞定，见第四讲。

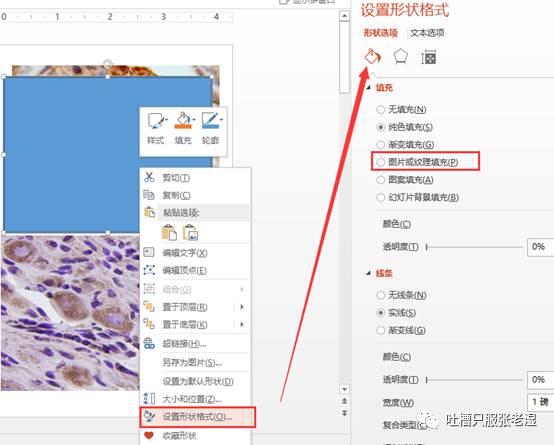

3、Ctrl+X剪切小视野图片，把小视野图片存入剪贴板，粘贴一次，把小视野图片放回到PPT中（这个时候剪贴板里面还有小视野图片），右击插入的矩形（这里是蓝色），调出右侧的设置形状格式面板，选到填充（油漆桶）这一列：

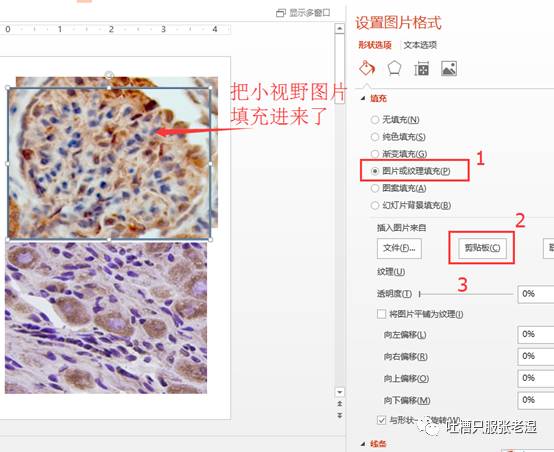

4、在填充列下面找到“图片或纹理填充”—插入图片来自剪贴板，这样就把小视野图片填充进了矩形中，然后调节透明度为50%；之所要在同等大小的矩形里面插入小视野图片，就是因为PPT不能直接调节图片透明度，但插入到一个矩形之后就可以调节成半透明了，这样便于在大视野图片里面找到特定的小视野区域；

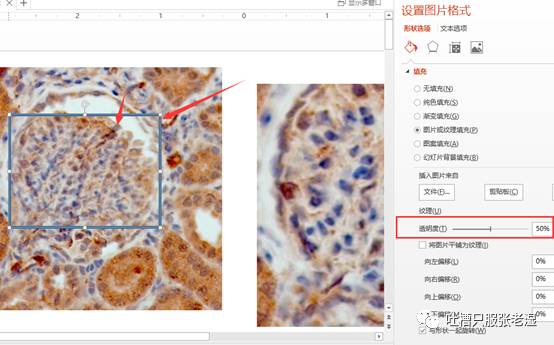

5、当图片半透明之后，按住Shift键等比例缩小小视野图片，并将缩小后的半透明小视野图片移动到大视野图片上去，在这个过程根据需要缩小或放大小视野图片，使小视野图片和大视野某个区域完全重合，为了便于观察一般要把PPT放大（向上滚动滑轮，或者在右下角有缩放比例选择）；

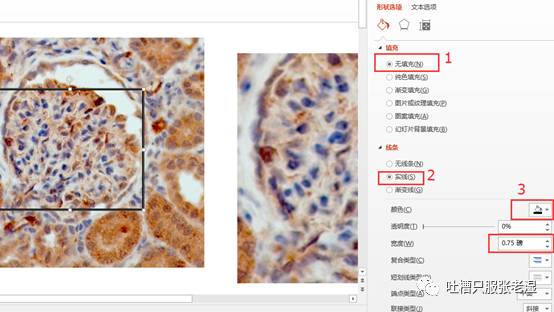

6、把矩形填充改成无填充，把线条改成实线，颜色改成黑色，大小改成0.75磅（颜色和大小按照自己需要修改，还可以在短划线类型里面改成虚线），这样就做好了小视野的选框，把选框和大视野图片选中，右键-组合-组合（快捷键Ctrl+G）；

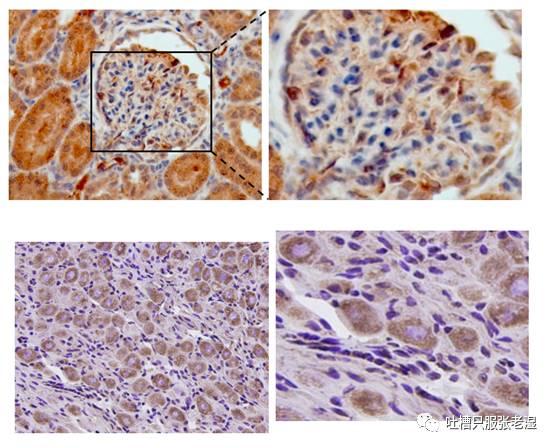

7、把小视野图片和大视野图片并列排好，插入-形状-直线，并把直线复制一次，调整两条直线收尾连接位点，画好两条从矩形到小视野的引导线，然后更改直线属性，变成黑色、0.75磅（和之前的选框一致）、虚线；

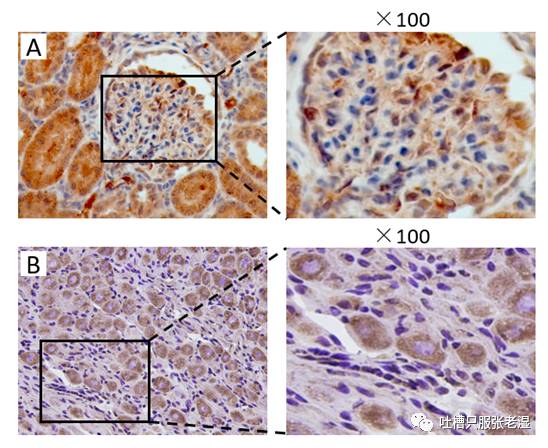

8、同样的方法做好另一对图片的放大效果示意图，然后排版、加标注（第二讲），就得到了我们开头的效果示意图：
本教程图片来自百度图片
记得最后Ctrl+A全选所有元件，然后Ctrl+G组合，这样，加进去的文本框、矩形、虚线等元件不容易变乱。最后使用另存为，出图（见第一讲）。
这次作图的核心在于通过调整放大图层的透明度，在小视野图里面找准特定区域；在PS里面也差不多，也需要通过调整图层透明度去找到放大区域。
